基于PWM的DA转换电路

本文章是关于PWM的DA转换电路。



电路测试参数如下

输入PWM：PWM_INPUT，峰值3.3V，占空比0~100%，频率1~100K

输出AD值：直流电压，占空比=0时，AD_OUT=46mV;占空比=99%时，AD_OUT=5.02V

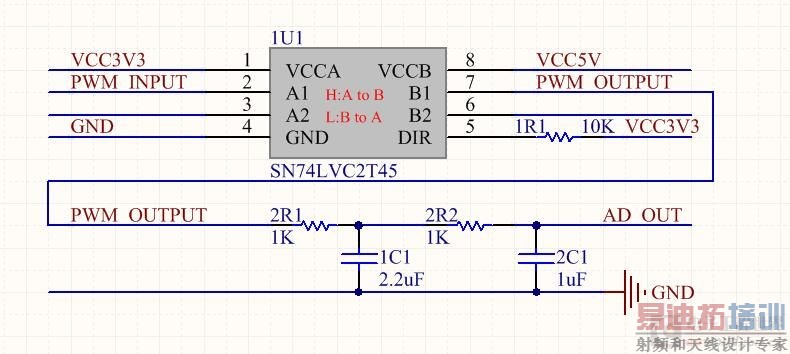

今天用STM32做了一个5V DA转换电路，首先用了一个3.3V转5V的电压转换芯片SN74LVC2T45，用这个芯片主要是因为有现成的，而且SN74LVC2T45的封装也比较小(我用的是SM8封装)。当然用三极管也能搞掂电压的转换，如果考虑到转换后电压较高且需要严格的隔离作用，可考虑使用高速光耦(成本较贵)，为什么是要高速光耦呢 因为一般的光耦开关速度并不高。。。(不好意思，跑题了，对于光耦以后会有总结)。

好啦，3.3V转5V完成后就是后面的二阶低通滤波(其实用一阶也可以哦，但求心里踏实才用二阶)。至于滤波器原理。。。。反正大家知道它能把脉冲波给撸平了就行了，有兴趣的可自行百度。

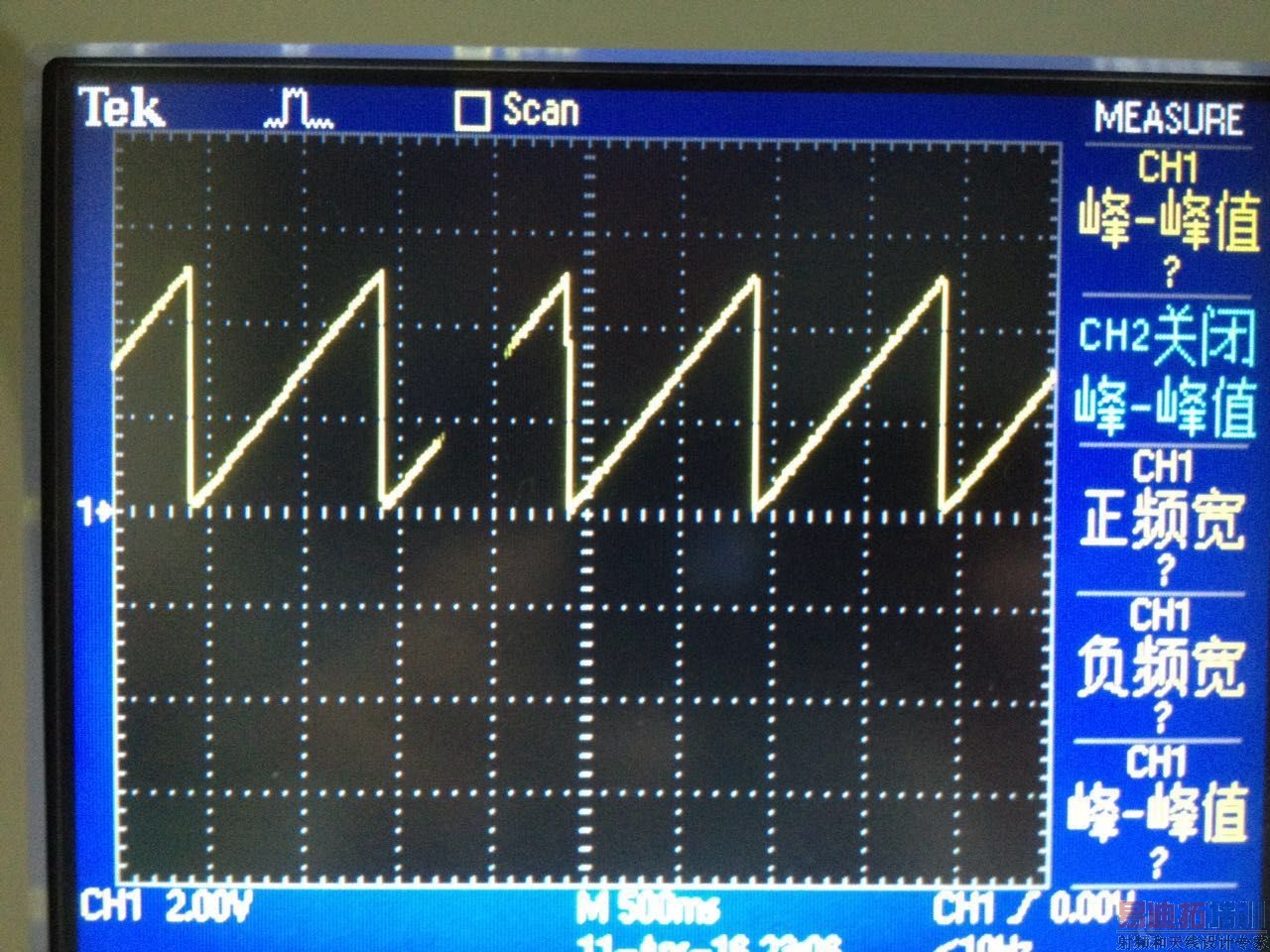

随着占空比从0~99%的递增，AD_OUT输出的波形为一个线性的锯齿波。



最后是输出的纹波测量，峰峰值为15.2mV，非常平稳。

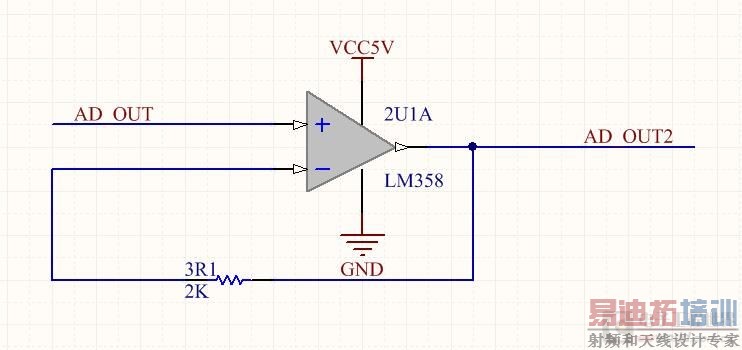

最最后是一个电压跟随器，这是个附加的电路，主要是考虑到输出的负载能力，所以加个跟随器。
