如何使用热敏电阻抑制浪涌电流电路分析
录入：edatop.com 点击：
随着电子产品对可靠性要求的不断提高和能源资源的日益紧缩，高可靠性和高效节能的电子产品将是未来电子产品发展的一个方向，因此在产品的电源设计上，必须要充分考虑其可靠性能和电源使用效率。
本文首先分析电子产品为什么会有开机浪涌，然后以典型的电源电路为例分析如何使用热敏电阻抑制浪涌电流，最后介绍热敏电阻在实际应用中应如何选型。
开机浪涌电流产生的原因

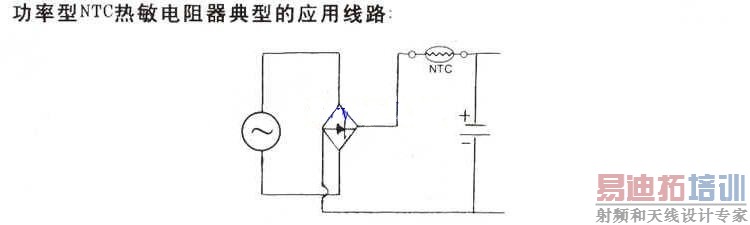

图1是典型的电子产品电源部分简化电路，C1是与负载并联的滤波电容。在开机上电的瞬间，电容电压不能突变，因此会产生一个很大的充电电流。根据一阶电路零状态响应模型所建立的一阶线性非齐次方程可以求出其电流初始值相当于把滤波电容短路而得到的电流值。这个电流就是我们常说的输入浪涌电流，它是在对滤波电容进行初始充电时产生的，其大小取决于启动上电时输入电压的幅值以及由桥式整流器和电解电容其所形成的回路的总电阻。
本文首先分析电子产品为什么会有开机浪涌，然后以典型的电源电路为例分析如何使用热敏电阻抑制浪涌电流，最后介绍热敏电阻在实际应用中应如何选型。
开机浪涌电流产生的原因
图1是典型的电子产品电源部分简化电路，C1是与负载并联的滤波电容。在开机上电的瞬间，电容电压不能突变，因此会产生一个很大的充电电流。根据一阶电路零状态响应模型所建立的一阶线性非齐次方程可以求出其电流初始值相当于把滤波电容短路而得到的电流值。这个电流就是我们常说的输入浪涌电流，它是在对滤波电容进行初始充电时产生的，其大小取决于启动上电时输入电压的幅值以及由桥式整流器和电解电容其所形成的回路的总电阻。
