如何正确操作串联谐振装置?

BPXZ串联谐振是华天电力自主研发的一款电缆专用便携式变频谐振升压装置。该装置主要由变频控制器、励磁变压器、高压电抗器、高压分压器等组成，广泛应用于各种高压交联电缆、变压器、发电机、GIS开关、电动机的交流耐压试验，适用于电力、冶金、石油、化工等多个能源行业。


BPXZ串联谐振的工作原理是利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上的电压。它的操作方法介绍如下：

1.电缆试验操作：

现场接线示意图

注意事项：

（1）BPXZ串联谐振用于10KV电缆的耐压装置，励磁变压器一般接低端；
（2）用于10KV和35KV电缆的耐压装置，10KV电缆耐压励磁变压器接低端，35KV电缆耐压励磁变压器接较高端；
（3）用于10KV、35KV和110KV电缆的耐压装置：10KV、35KV电缆耐压励磁变压器接低端，110KV电缆耐压励磁变压器接高端；

2.电机耐压试验操作:

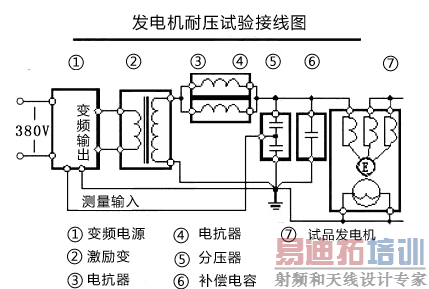

现场接线示意图

注意事项:

（1）BPXZ串联谐振用于电机的耐压装置，励磁变压器一般接低端；
（2）用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端；
（3）通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

3. GIS、开关及变压器试验操作：

现场接线示意图

注意事项:
（1）BPXZ串联谐振用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高；
（2）用于开关、GIS的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端；
（3）通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端；
（4）用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振；
（5）用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。

4.通用操作步骤:

正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。

（1)自动试验:

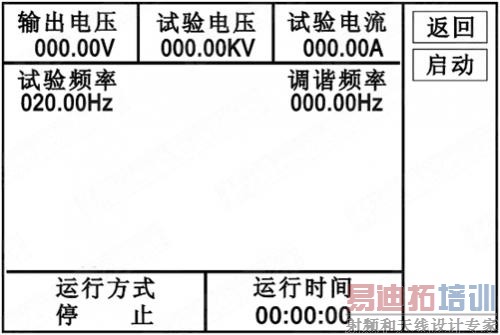

进入图2界面，点击"自动"，进入下图4界面，点击"启动"，"确认"，则自动进行调谐、升压、计时、降压。

图5

界面依次如下：调谐

升压：

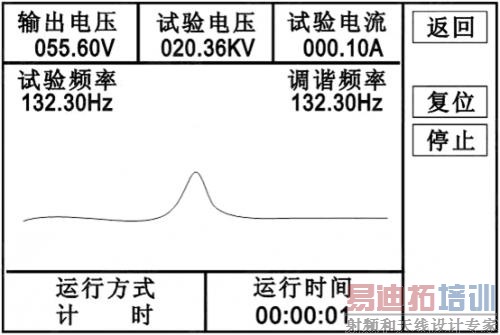

计时：

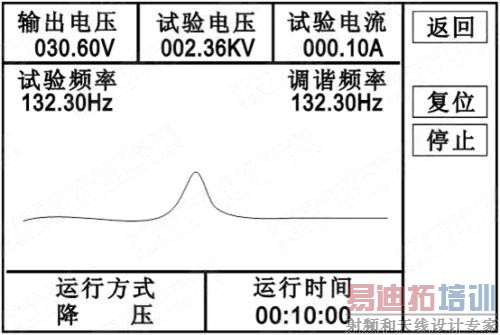

降压：

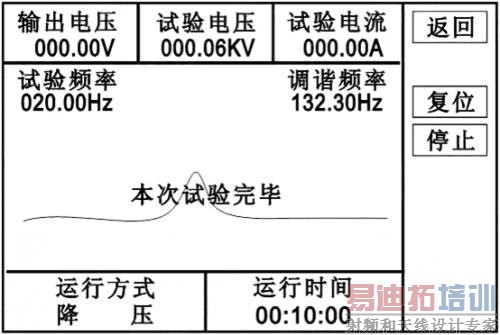

试验完成：

在试验过程中出现保护动作时，均有相关界面显示。

（2）手动/半自动试验：

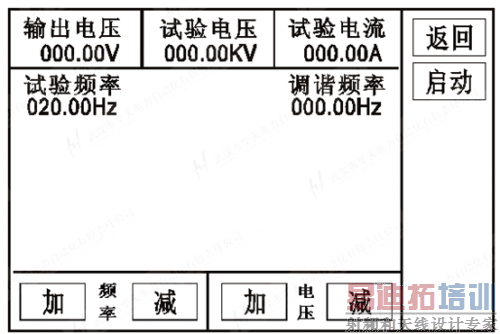

进入图2界面，点击"手动"，进入下图4界面，点击"启动"，"确认"，则可以进行手动/自动调频、手动升降压。

　　　图6

半自动试验：点击"调谐"，则自动调谐，调谐完成后点击电压"加、减"手动升压。


手动试验：点击频率"加、减"，则手动调谐，调谐完成后点击电压"加、减"手动升压。


5.资料查询及输出试验结果

进入图2界面，点击"资料"，进入资料界面，点击"上页"，"下页"，可以调阅历次试验记录，在用户要求时，可以升级为带USB接口的，插入U盘，点击"保存"即可以把当页试验记录输入到U盘保存。
