全面解析TL494脉宽调制控制电路

录入:edatop.com    点击:

TL494是一种基于固定频率脉宽调制的电路,包含开关电源控制的全部功能,广泛应用于单端正激双管式、半桥式及全桥式等开关电源。TL494有SO-16和PDIP-16两种封装形式用以适应不同场合的要求。TL494内置线性锯齿波振荡器,振荡频率通过外部的一个电阻和一个电容进行调节,其振荡频率如下:




输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通,即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大,输出脉冲的宽度将减小(见图)。控制信号由集成电路外部输入,一路送至死区时间比较器,一路送往误差放大器的输入端。死区时间比较器具有120mV的输入补偿电压,它限制了最小输出死区时间约等于锯齿波周期的4%,当输出端接地,最大输出占空比为96%,而输出端接参考电平时,占空比为48%.当把死区时间控制输入端接上固定的电压(范围在0~3.3V之间)即能在输出脉冲上产生附加的死区时间。



脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段:当反馈电压从0.5V变化到3.5时,输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。两个误差放大器具有从-0.3V到(Vcc-2.0)的共模输入范围,这可能从电源的输出电压和电流察觉得到。误差放大器的输出端常处于高电平,它与脉冲宽度调制器的反相输入端进行"或"运算,正是这种电路结构,放大器只需最小的输出即可支配控制回路。


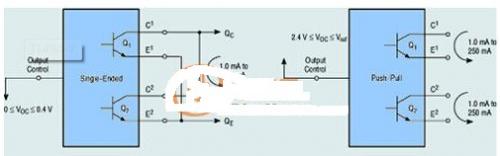

当比较器CT放电,一个正脉冲出现在死区比较器的输出端,受脉冲约束的双稳触发器进行计时,同时停止输出管Q1和Q2的工作。若输出控制端连接到参考电压源,那么调制脉冲交替输出至两个输出晶体管,输出频率等于脉冲振荡器的一半。如果工作于单端状态,且最大占空比小于50%时,输出驱动信号分别从晶体管Q1或Q2取得。输出变压器一个反馈绕组及二极管提供反馈电压。在单端工作模式下,当需要更高的驱动电流输出,亦可将Q1和Q2并联使用,这时,需将输出模式控制脚接地以关闭双稳触发器。这种状态下,输出的脉冲频率将等于振荡器的频率。




TL494内置5.0V基准电压源,使用外置偏置电路时,能提供高达10mA的负载电流,在典型0~70℃温度范围50mV的条件下,该基准电压源能提供±5%的精准度。
