板级电源如何兼顾性能和体积的平衡？

工程应用的常见供电方案
在实际工程应用的供电方案中，多采用AC-DC集中供电加DC-DC给各分立电路板供电的方式，如图 1所示。

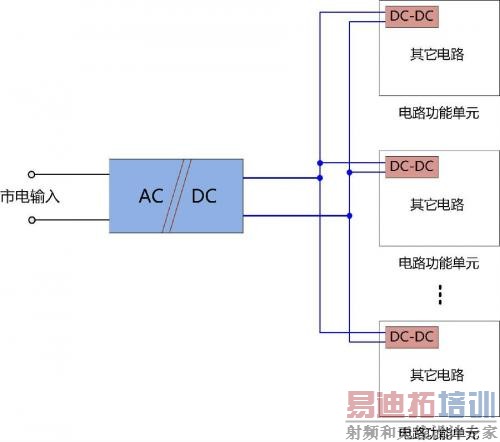

图1 常见的工程应用供电方案

在图1所示的供电方案中，AC-DC除负责提供交直流电源转换功能外，也承担着对电网进行安全隔离、抗电网干扰、波动等作用，为后级提供一个稳定可靠的直流电来源。对于电路功能单元的内部DC-DC，其作用主要是做二级稳压，为电路板的其它电路供电。

因此，此类应用的DC-DC一般不需承担隔离抗干扰的功能，但对其它的参数，如体积、转换效率、动态响应、静态功耗等有较高的要求。

小体积的板级供电解决方案
非隔离的板级供电方案有很多，如线性稳压器LM78xx系列、开关稳压器 LM2576等，一般而言都难于实现性能和体积之间的平衡，即：要么性能可以，但体积很大；要么体积控制好了，但电气参数不达标。

致远电子的ZY78xxS系列则完美把两者整合在一起，实现了高性能，小体积。以ZY7805S-500为例，引脚完全兼容LM7805，可在不加任何外部电路的情况下让输出电流达到500mA，效率高达95%。其应用时跟LM7805需要的器件配置对比情况如图 2所示。

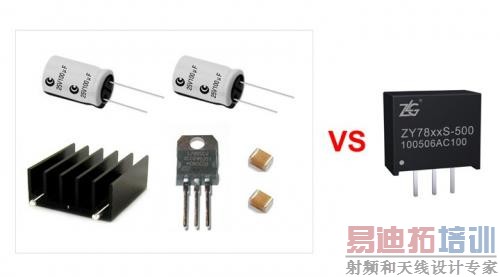

图2 ZY7805S-500跟LM7805的外部器件需求对比

可知：采用ZY7805S-500的方案应用简单、体积小、效率高。更多的ZY7805S-500的参数如下列图示。

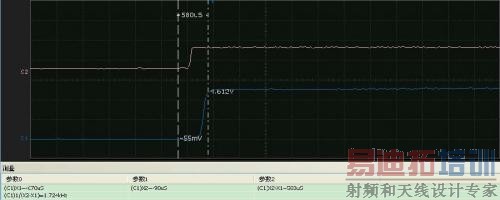

图3 快速启动：580uS启动时间

图4 平滑的启动波形

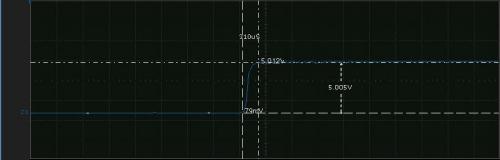

图5 高转换效率：高达96%

更大输出电流的型号有：ZY78xxS-1000，ZY78xxS-1500系列，输出电流分别达1A、1.5A，可满足大部分板级的供电需求。

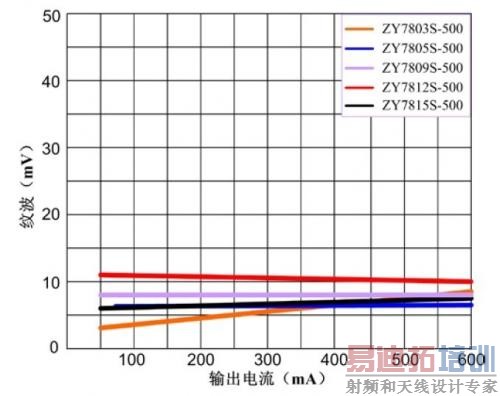

图6 媲美线性稳压器的纹波
