3V八路模拟前端解决方案

录入:edatop.com    点击:

MCP3914 ADC是完全可配置的,主要功能如下:16/24-bit分辨率,32过采样率(OSR)为32-4096,增益从1倍~ 32倍,独立的关机和复位,抖动和自动调零。

其大大简化通信,具有8位命令,包括各个连续的读/写模式,和16/24/32-bit数据格式,可以通过直接存储器存取(DMA),一个8/16或32位单片机进行访问,其独立的数据引脚可以直接连接到MCU的中断请求(IRQ)输入。

该MCP3914包括先进的安全功能来保护通信和配置设置,如,两个串行数据输出的CRC-16校验,和静态寄存器映射配置。它还包括一个寄存器映射锁(通过8位安全密钥),以阻止不必要的写命令。

该MCP3914可以与多种电压,电流传感器,包括分流器、电流互感器、Rogowski线圈和霍尔效应传感器相连接。


图1 MCP3914功能框图

MCP3914主要特性

八个同步采样24位分辨率的,Delta-Sigma模拟至数字(A/D)转换器

 94.5dB SINAD,-107dBc的总谐波失真(THD)(最多35谐波),112dBFS的SFDR(每个通道)。

实现了10000:1的动态范围0.1%典型有功功率测量误差

先进的安全特性

-对安全的数据传输所有通讯的16位循环冗余校验(CRC)校验

- 16位CRC校验和中断警惕寄存器映射配置

-寄存器映射锁(8位安全密钥)

 2.7V~3.6V AVDD,DVDD

可编程数据速率高达125ksps:

- 4MHz最大采样频率

- 16MHz最大主时钟

过采样率高达4096

最小传播时间连续读/写模式,与专用16/32-位模式

可以40引脚UQFN封装

扩展级温度范围:-40℃~+125℃

MCP3914应用

多相电能表

电能计量和功率测量

汽车

便携式仪表

医疗和电源监控

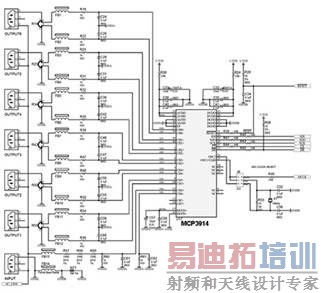

图2 MCP3914应用框图


图3 MCP3914 ADC评估板外形图

MCP3914 ADC评估

用于16位MCU系统的MCP3914 ADC评估板,可以评估MCP3914八通道AFE的性能。它还是一个开发平台,用于基于16位PIC设备的应用程序(使用现有的100引脚PIC单片机接插模块PIM系统,与Explorer 16,及其他高引脚数PIC器件为基础的演示板兼容)。该系统配备了一个编程PIC24FJ256GA110 PIM模块,与能源管理工具软件进行数据交换和ADC设置通信。

MCP3914 ADC评估板用于16位MCU,采用了能源管理实用程序软件,通过USB连接到电路板上,进行MCP3914的评价。下载这个软件的链接可以在评估板的网页上找到。有关使用此软件的说明,请参阅支持文档(应用程序安装包中)。

[p]

评估板主要特性

八通道ADC MCP3914输出显示,使用串口通信连接PC软件界面

同时57ksps在OSR32地址回路全部或95dB SINAD(MCP3914 OSR512性能)

系统和ADC性能分析(通过图形化的PC工具显示噪声直方图,频域(FFT),时域波形图和统计数值分析)

强大的硬件设计,与模拟接地和模拟/数字分离,可以进行MCP3914器件的低噪声评估,包括单独的电源和4层电路板电源层

 PICtail PLUS连接器,用于Explorer 16开发子板的兼容
