一种红外感应与来电断电节能开关的设计

1.引言

功能型开关在人们的生产和生活中起着重要作用。在市面上各类自动断电开关和声控开关以及红外感应开关比较广泛。

目前关于来电断电开关的研究涉及主要两个方面：一是直接利用开关的串并联关系再加上继电器的作用实现停电后来电自动断电功能，该方案成本较低，但是开关体积较大；二是运用数字电路进行编程实现自动断电，开关性能稳定，体积较小，但成本较高。国内外对红外感应开关的研究比较成熟，一般采用BISS0001、CSC9803等芯片来处理接收的红外感应信号，这些芯片功能强大但芯片管脚较多、外围电路接法比较复杂。虽然以上两种开关在国内都已经有了一些相关的发明专利，但目前尚没出现将两种功能结合的节能开关。于是我们设计出了一种集上述两种开关功能于一身的红外线来电断电自动节能开关，利用两个串联的继电器实现来电断电功能，并用LM324芯片处理红外感应信号，使得开关体积较小、成本较低；填补国内在这一领域的空白，响应节能号召。这种开关可以用在学生寝室、家庭等场所。

2.电路原理图及设计

该开关功能实现的框图如图1所示。

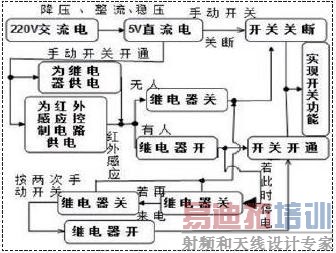

图1 开关功能实现框图

该开关的整体设计思路是用低电压（5v）控制高压（220v）部分，而低电压是由高电压经变压处理而得到。该开关主要由电源部分、红外感应控制部分和继电器控制部分等部分组成。该开关的电路原理图如图2所示。


图2 开关原理图

（1）电源部分的设计

在图2中220V交流电经变压线圈输出12V交流电压经IN4001组成的桥式整流电路整流，之后经过1000uf电容滤波，再经7805稳压最终在电容C2两端得到5V的稳定电压。

而这个5V的稳定电压可以为红外感应信号控制部分提供工作电压。

（2）红外感应头部分

图2中LHI907为热释电（焦电）人体红外感应头。人体发射的10um左右的红外线到达热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，。该传感器本身不发任何类型的辐射，器件功耗很小，隐蔽性好，价格低廉。红外线热释电传感器对人体的敏感程度还和人的运动方向关系很大。红外线热释电传感器对于径向移动反应最不敏感，而对于横切方向移动则最为敏感，其只可以检测移动的人体。

（3）红外感应信号的处理

LHI907的S端信号输入集成运算放大器LM324中的3号管脚，其内部的前两个运算放大器的负反馈放大作用把信号放大约100倍，再经10号管脚输入另一个运算放大器进行电压比较。当没有人时8脚输出高电平，当有人时8脚输出低电平，之后接入13管脚经运算放大器进行RC延时。当8脚为高电平时，13脚为高电平，经运放4的电压比较在14端输出低电平，当8脚输出为低电平时，电容C7经过IN4001放电，此时13脚为低电平，14脚为高电平，之后8脚立刻变回高电平，此时电源向C7充电，13脚依然为低电平，充电结束后，13脚变成高电平，14脚变为低电平。此延时功能试验测得约为30秒，在此期间若有人体活动和刷新延时时间。这个延时设计就解决了热释电传感器只能感测人体移动的问题，从而延长了输出信号的时间，可以根据不同的场合调整C7的大小达到不同的延时时间。

（4）继电器控制部分

图2中K1、K2为常开继电器，由于电源部分为高压交流电，控制部分为低压直流电，图中三极管采用9014，其作用是通过LM324的14管脚的输入信号控制继电器K2工作状态，由于14管脚的信号无法直接驱动K2工作所以9014设计还是很有必要的。

（5）开关的外围电路

图3中的节点P1、P2、P3、P4对应接图2中的P1、P2、P3、P4节点，这样开关就可以控制灯泡的熄和灭状态，从而达到节能的目的。


图3 开关外围电路

3.整体电路工作原理

A状态：当电路连线正确时且正常工作时，开关连接到LHI907的D端，继电器K1工作，使触点接通，此时电源为人体红外感应电路供电，红外感应正常工作，可以通过检测有无人来控制继电器K2动作。此时手动开关SW动作一次可直接切断红外感应的电源部分，从而无条件终止继电器K2工作，再次动作一次SW，可切换到红外监测状态。

B状态：当工作状态下断点，继电器K1停止工作，再次来电，继电器K1切断了9014三极管集电极的供电，故继电器K2不工作，当SW动作一次，K1工作，实现继电器的自保功能，再次动作SW，可回到A中的工作状态。从而实现了人离灯灭、停电后来电自动断电的功能，达到了节约电能的作用。

4.结果分析

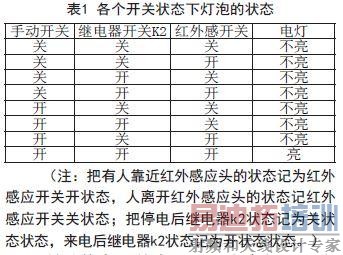

做出实际电路并测得开关在各状态下灯泡的工作情况如表1所示：



所以整个开关实现了"人离灯灭，人来灯亮"和在断电后自动断开的功能。

5.结语

本文设计出了一种新型开关——把常见的人体红外感应开关和来电断电开关的功能结合的开关。目前国内还没有生产过有这种开关功能的开关，它的制作成本也较低，运用前景较好；既可以用于学生宿舍，又可用于家庭、办公场所等地方，安装方便。通过大量的实践使用证明，只要红外感应头的安装位置合适，该开关就能正常可靠的工作，起到节能与断电保护的作用。
