问问们,怎么在powerpcb SMD上打孔

录入:edatop.com    点击:
比如,在电阻贴片元件焊盘上打过孔..layout、PADS Router都上不行。有什么方法么,

这个设置不是说viaat AMD么?怎么不行啊

PADS Router可以呀。我一直在用。

是吗?那你有什么别的设置么?我的好像就是不行啊

在规则里把SAM NET里的PAD 到VIA设成0就可以用了.

"在规则里把SAM NET里的PAD 到VIA设成0就可以用了"楼上的好像也不行啊。

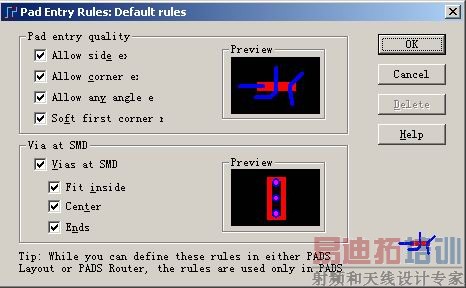

在Route里是可以的,另外注意把layer pair切换对了。还有建议把下面的三个对勾取掉先试试。

ROUTER里面肯定可以的

最好不要这样子做,特别是批量机贴的时候,会导致80%的废品.

以前的科技可能這樣做會造成不良率的提高,問題是科技日新月異,板子的密度越來越高,layout的方法也在改變,在smd打鑽孔已不再是不可為的事情了..

楼上的朋友:SMD上可以打孔,手贴没有问题,即使现在的机贴,仍然不推荐这样做。你如果咨询贴片厂的技术人员,他会不建议这样做
