求助:(已上传原文件)谁帮我解决问题有奖励

录入:edatop.com    点击:

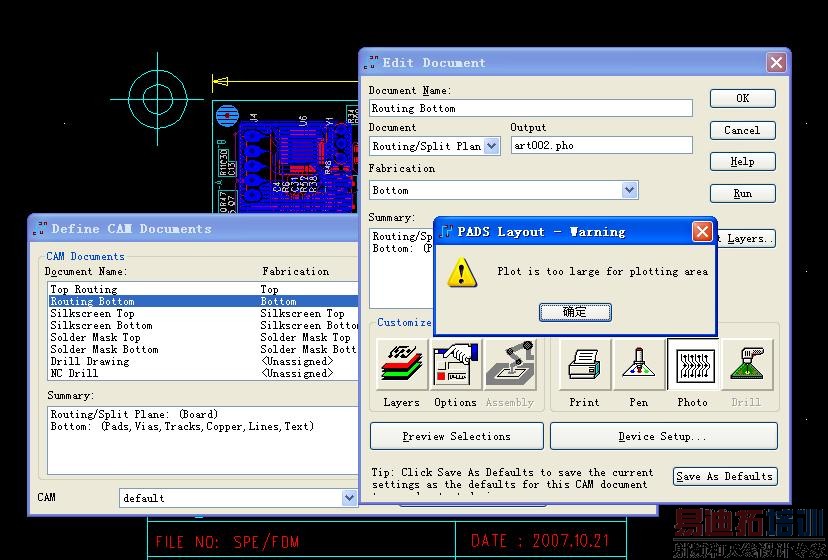

各位大侠帮我解决个问题,我刚做了一块板,在出Gerber 文件的时候出错,错误提示如图!请哪位高手帮我看看到底是什么地方设置错误,才导致这样的出错了信息!我把原文件传上去,大家帮我看看,到底是垃圾存在导致的问题,还是设置上存在问题?这个问题很奇怪,我找了好几个人都没有解决问题!有兴趣的朋友一起来探讨,谁帮我解决问题有实物奖励!(奖励一个小饰物以表心意) 先解决问题者先得,请用QQ留下你的联系方式.我将把礼物邮寄给你![此问题已经由Naifboy 解决,我也遵守我的承诺,送他个小小的礼物,将在一个星期内寄出]谢谢Naifboy花时间同我共同探讨问题!


4nVx1aPz.rar

求救啊!请帮高手指点下.兄弟在这里先谢过了!

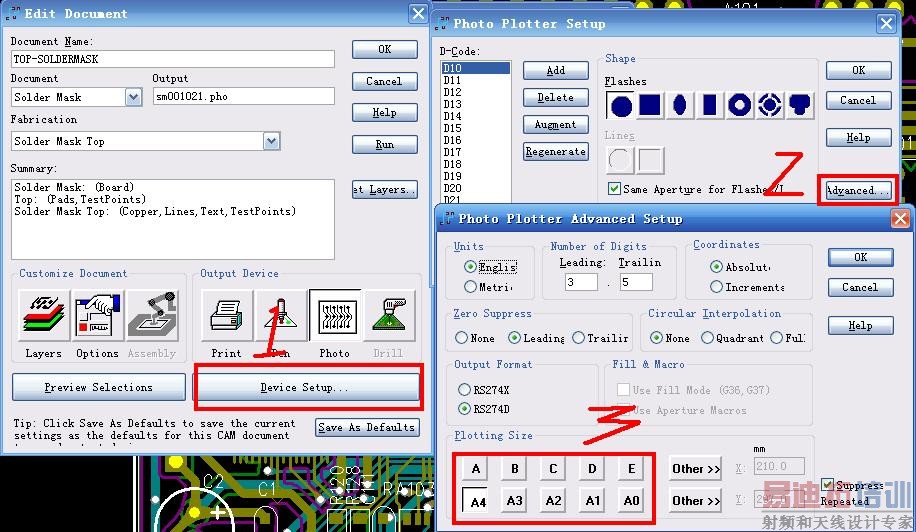

你选的图纸有问题,参见上图,如果改到最大还不行那就是你做的图在画面外还有其他垃圾存在

楼上的大侠说的不错,在Preview是看到了一个垃圾,(如图示)但是我在设计图纸里面却找不到,删除不了;而且在我输出文件的时候有时候同样是TOP层,有时候这个垃圾存在,个别时候就不存在了,而是跑到Bottom层了!我把文件传上去,大家帮我看看,到底是垃圾存在导致的问题,还是设置上存在问题?兄弟在这里先谢过了!

谢谢楼上的关注,我已经通过其他的途径解决了这个问题!板已经发出去做了!但是主要这个垃圾点是怎么加上去的?我到现在还没有发现;是零件的问题?还是其他的?我到现在还没有找到!它的属性是TEXT,存在于bottom,silkscreen and solder mask层,我还没有找到问题的根源。
把文件拷贝到另一张图纸就没有这个垃圾点了,是不是很奇怪?如果是垃圾点,为什么我会找不到?有兴趣的朋友可以继续看看,找出问题的根源!

这种垃圾来源:你的文档中有从其他文件拷来的,或者在导入板框时到进来的

其基本原因我是找到了,有時間請加我,我們在詳說吧
