做DECAL 时为什么用25层还有定义？如图中

录入：edatop.com 点击：

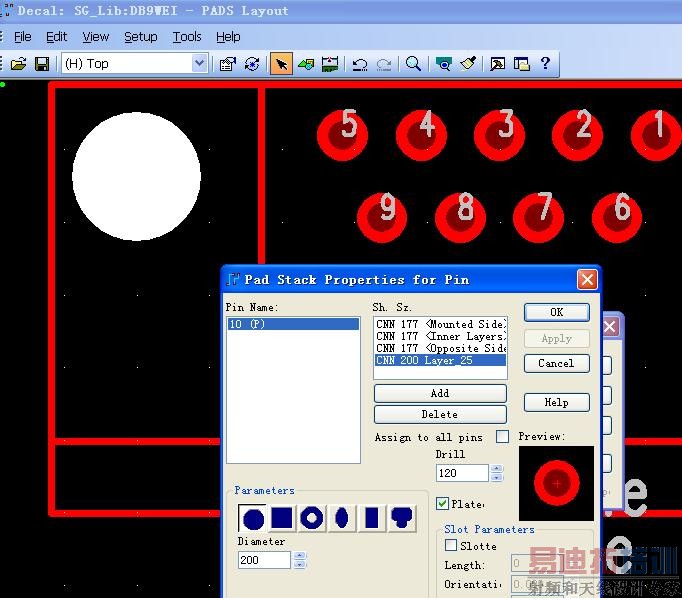

大家好,在做DECAL 时为什么还要加上图片中的Layer 25层呢？而且PAD的直径也比其他三层大些，是什么原因呢？刚刚入门学习PADS请谅解！谢谢大家！

没用

你那外观是自己现在做还是调用以前板上现成的?以前PADS2000里面的库文件的焊盘L25好象都有参数.

我也在思考这个问题,盼高人做一分解！

没有用，直接删除就好了！

是没有用

有点用，内层避让。对一些内层需要避让较多时用起来方便。

如果是单/双面板是不用,如果多层板,内层为电源分割层就要用到.

我这个是直接调用的库里的PCB DECAL,那如果要用到多层的话,我这个25层的PAD 尺寸定义一般为多少呢?比其他三个层的焊盘?谢谢！

一并谢谢楼上几个朋友的解答！
