为何有些焊盘上有叉号呢？
录入：edatop.com 点击：

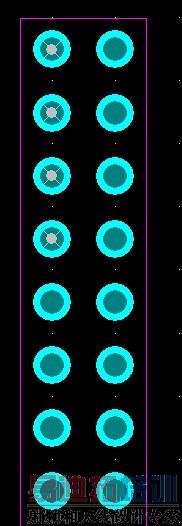

我用的pads2005,由logic转到layout后有些焊盘上有叉号呢?,并且去不了,不知道是怎么回事啊?请大家指点一下,看下图:
知道为啥了,因为有叉号的焊盘都是地引脚.在菜单的 Setup/Preferences/Thermals 页中，
将页面下部的检查框Show General Plane Indicator的选项去除即可消除叉号.但是"Show General Plane Indicator"是什么意思呢?
Show General Plane Indicator即显示内层花孔。意思是，把于内层plane连接的孔用标记显示出来。
负片花孔
