头一次用PADS，马上要做板了，不知这个光绘文件弄的对不对，兄弟们能否帮看一下啊？

1、板框的四周有4个直径3.3mm的定位孔，不知是否有？（我在钻孔层直接画的圆，是不是这样就可以了？）
2、是双面板，器件全部放在top层。
3、全部器件有标号，但没有具体值，不知是否正确。（用OrCAD画的原理图，value还不知怎么可以导到PADS中）
4、板子大小是150×120mm，对的吧？其它无所谓，板子能做出来就可以了，呵呵，另外，是用PADS 5.01画的板！
可一定帮看看啊！多谢啦

可以自己去下载一个CAM350查看。我看了一下，gerber文件似乎有点问题。可能是格式没用好。最好使用RS274X的格式。在pp中，File-->Cam...进入对话框，选中一个走线层-->Edit...-->Device Setup-->Advanced..-->将Output Format下的选项由RS274D改为RS274X，点三次OK，再Save一下就好了。正常的双面板要生成
Top Routing
Bottom Routing
Past Mask Top
Past Mask Bottom
Solder Mask Top
Solder Mask Bottom
Silkscreen Top
Silkscreen Bottom
Drill Drawing
NC Drill
这些层，Past Mask Top、Past Mask Bottom可根据实际需要不生成。建议你按照上述方法重新生成gerber文件。Orcad生成网表的时候，在最后面加上{Value}可将值传递到PP中

楼上的朋友正解。搂主需要对gerber有一定的了解。

非常、非常、非常地感谢drywell、lixuejun_2两位！我是按照这个帖子

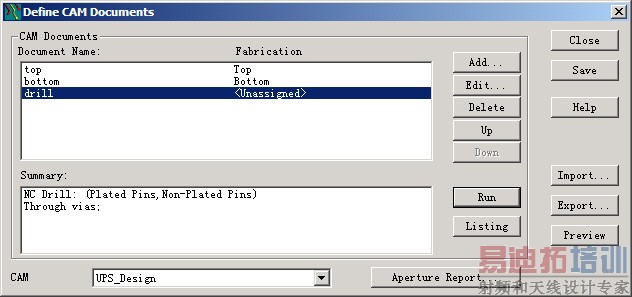

里介绍的方法生成的光绘文件。我也注意到有的介绍说光绘文件要包括比如上下丝印层等，但在“Define CAM Documents”对话框的top及bottom层的描述（Summary栏）里包括了“Lines,Text”，这是不是已经包括了top、bottom的丝印呢？

PADS还刚会呢，再整CAM350???是不是不会爬就想学跑啦？呵呵再次感谢！

我用CAM350打开看了，怎么只三层？

晕啊，那个帖子是错的？下350去，非常感谢楼上几位好兄弟，谢啦！

一般说来，gerber应该有2+8层。

发给我看看！我跟你搞定！
