做PCB封装时要求焊盘画圈

录入:edatop.com    点击:

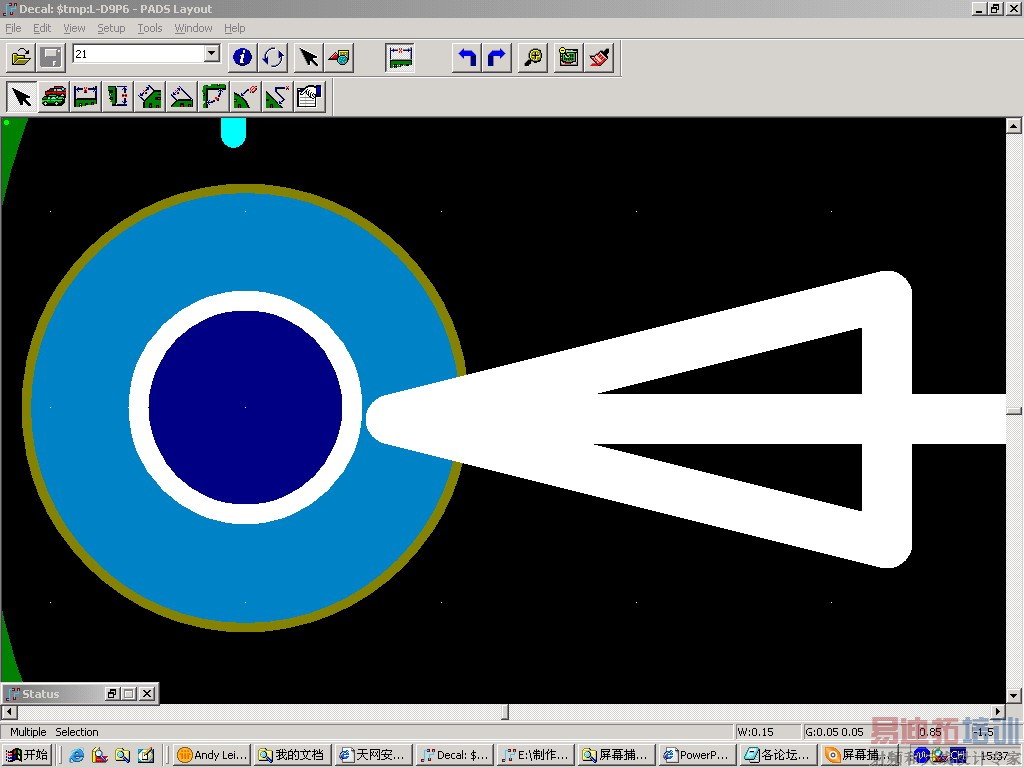

我现在所在的一家公司是日资企业,公司对做PCB各方面的要求都很高。而且有一些要求居然没有人能说出为什么?而只是一味的要求要这样做,比如公司要求在做插件PCB封装时要在元件焊盘上用0.1mm的线画一个跟焊盘孔径一样大的圆圈。如下图:(大家可以看到前头所指的焊盘中的白色圆圈就是公司要求要加的)

有知道为什么要加这个东东的大侠请发言。

没听过!

阻焊用,避免后焊的元件孔过波峰炉后被堵住,也可以加C形焊盘解决此问题.
