LM317构成的1.25～37V可调电源
录入：edatop.com 点击：

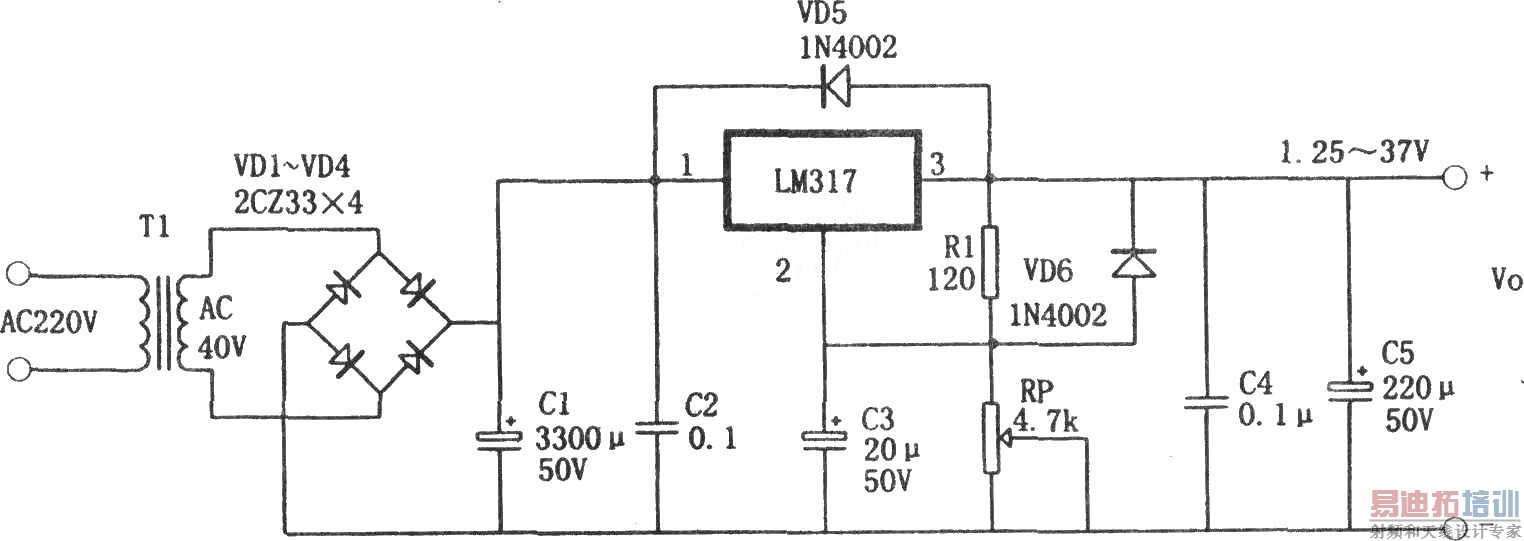

如图所示为1.25～37V可调电源电路。它是可调式三端稳压器的典型应用电路，特点是性能好、工作稳定、体积小、制作安装简单方便，最大输出电流为l.5A，输出电压在1.25～37V之间连续可调。它最适合做实验用电源。
图中C3用于滤除RP上的纹波，提高电源输出电压的稳定性。由于某种原因当LM317的输出端与输入端短路时，C2会通过LM317内部放电而损坏芯片，VD6可为C2提供放电回路。C4用来防止输出端产生自激。VD5为保护二极管，用以防止输入端短路时容性负载上积存的电荷向LM317放电。为了保证LM317可靠工作。Rl的阻值一般取120Ω(或240Ω)。输出电压Vo表达式为：Vo=1.25×(1+R2／Rp)V。
图中C3用于滤除RP上的纹波，提高电源输出电压的稳定性。由于某种原因当LM317的输出端与输入端短路时，C2会通过LM317内部放电而损坏芯片，VD6可为C2提供放电回路。C4用来防止输出端产生自激。VD5为保护二极管，用以防止输入端短路时容性负载上积存的电荷向LM317放电。为了保证LM317可靠工作。Rl的阻值一般取120Ω(或240Ω)。输出电压Vo表达式为：Vo=1.25×(1+R2／Rp)V。
