开关电源的驱动电路
录入:edatop.com 点击:

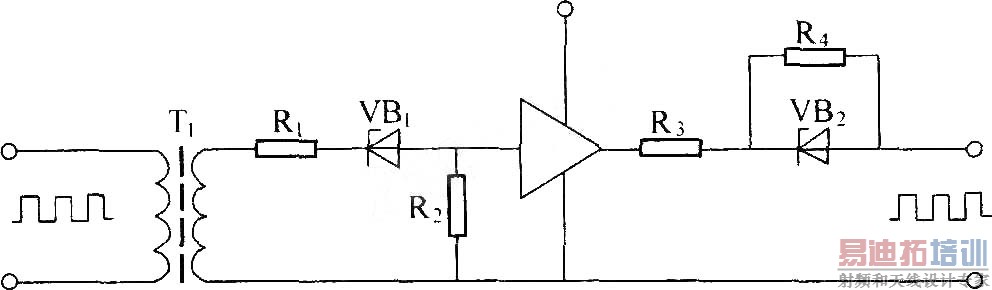

驱动电路原理图:
开关电源的驱动电路:
驱动电路的主要功能是将脉宽控制器输出的可变宽度脉冲进行功率放大,以作为高压功率开关器件的驱动信号。驱动电路一般都具有隔离作用,常用变压器耦合方式来实现对高压功率开关器件的激励和输入级与输出级之间的隔离,同时还兼有对功率开关器件关断时,施加反向偏置,来加速器件的关断。当驱动MOSFET器件时,常规的驱动电路是用一个驱动变压器实现的。考虑到驱动变压器的漏感和引线电感,给具有大Cg-s的主MOSFET高速充放电造成困难,因此,通常的方式是利用驱动变压器驱动一个具有较小Cg-S的MOSFET的图腾式驱动电路,再由这个电路驱动主MOSFET。如图,驱动变压器的初级线圈输入信号就是控制电路的输出驱动信号,经变压器隔离处理后经整形电路整形后输出。变压器起隔离作用,光耦既有隔离也有抗干扰功能,整形后经图腾式驱动电路驱动主MOSFET管。
开关电源的驱动电路:
驱动电路的主要功能是将脉宽控制器输出的可变宽度脉冲进行功率放大,以作为高压功率开关器件的驱动信号。驱动电路一般都具有隔离作用,常用变压器耦合方式来实现对高压功率开关器件的激励和输入级与输出级之间的隔离,同时还兼有对功率开关器件关断时,施加反向偏置,来加速器件的关断。当驱动MOSFET器件时,常规的驱动电路是用一个驱动变压器实现的。考虑到驱动变压器的漏感和引线电感,给具有大Cg-s的主MOSFET高速充放电造成困难,因此,通常的方式是利用驱动变压器驱动一个具有较小Cg-S的MOSFET的图腾式驱动电路,再由这个电路驱动主MOSFET。如图,驱动变压器的初级线圈输入信号就是控制电路的输出驱动信号,经变压器隔离处理后经整形电路整形后输出。变压器起隔离作用,光耦既有隔离也有抗干扰功能,整形后经图腾式驱动电路驱动主MOSFET管。
