低阻配电电路

录入：edatop.com 点击：

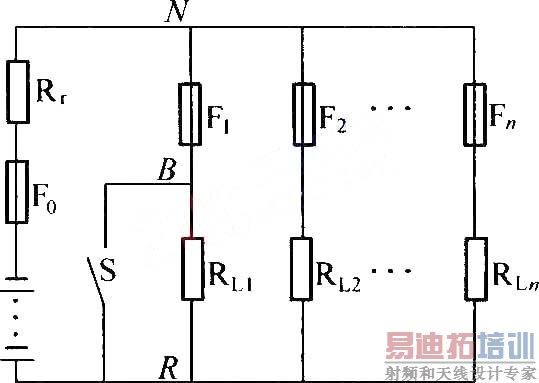

如图所示是低阻配电电路图，其中R为电池内阻抗，RL1～RLn为各分路负载；F1～Fn为各分路熔丝，F0为电池熔丝，上下2条粗线表示总汇流排。

开关S短路即假设RL1发生短路，则当F1尚未熔断前，此时由于电池的内阻抗远大于F1的电阻，N、R之间将跌落到极低的电压，同时由于此时回路的电流基本上是由电池电压和电池的内阻决定，所以短路电流极大。当F1熔断时，由于F1熔断前的短路电流大，电流变化率di／dt也大，在N、R两点的等效电感上产生的感应电势L×di／dt会形成很大的尖峰。此时，N、R之间的电压首先在瞬间落到零，而后产生一个尖峰高电压。这些都会对接在同一个汇流排上整个系统中的其它各分路负载产生影响。低阻配电时，各分路负载之间并不完全独立，采用多分路不利于有效地提高通信系统的可靠性。
