单端正激式变换器电路原理

录入:edatop.com    点击:

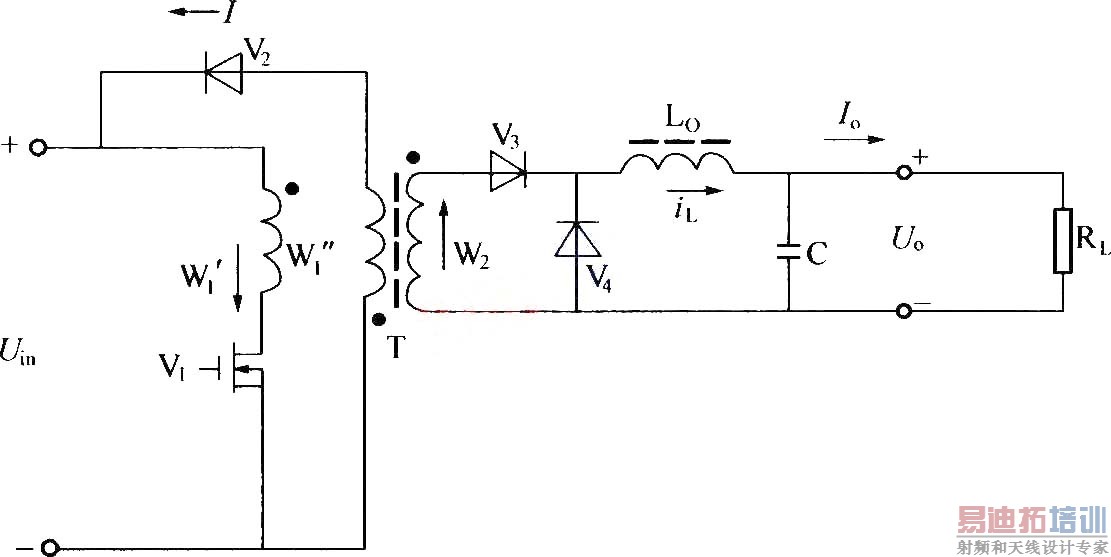

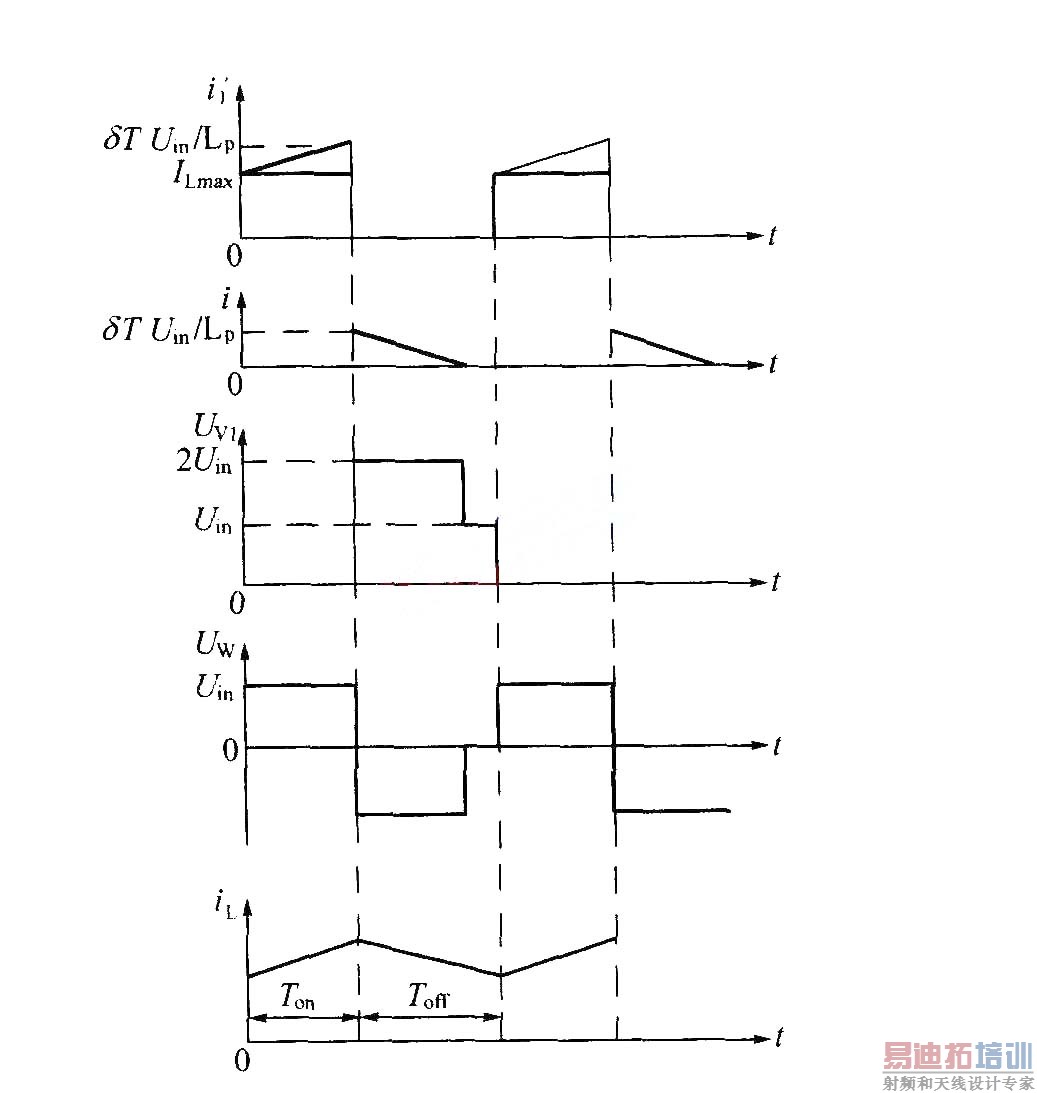

如图所示,当开关管V1导通时,输入电压Uin全部加到变换器初级线圈W1'两端,去磁线圈W1''上产生的感应电压使二极管V2截止,而次级线圈W2上感应的电压使V3导通,并将输入电流的能量传送给电感Lo和电容C及负载;与此同时在变压器中建立起磁化电流,当V1截止时,V3截止,Lo上的电压极性反转并通过续流二极管 V4继续向负载供电,变压器中的磁化电流则通过W1''、V2向输入电源Uin释放而去磁;W1''具有钳位作用,其上的电压等于输入电压Uin,在V1再次导通之前,T中的去磁电流必须释放到零,即T中的磁通必须复位,否则,变压器T将发生饱和导至V1损坏。通常W1'=W1'',采用双线并绕耦合方式的占空比<0.5,否则T将饱和。单端正激式变换器波形如下图所示。
