200W自动调压式交流稳压电源电路
录入：edatop.com 点击：

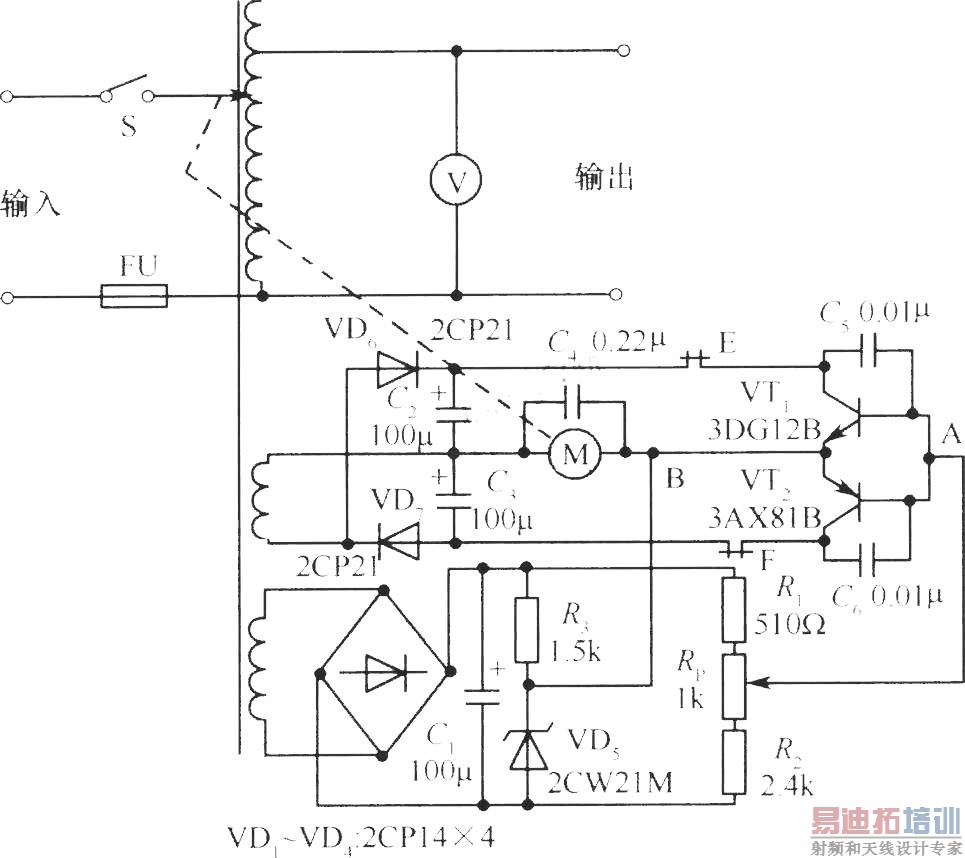

如图为200W自动调压式交流稳压电源电路图。图中用虚线框出的部分，它们的工作是紧密联系的。当调压变压器输出偏离220V时，其变压器次级一个绕组取得这个误差信号，送到VD1～VD4桥式整流，再经Cl滤波后，变成直流电压，再由R1、RP、R2组成的取样电路取样，调整RP，若A点电压高于B点电压(B点为VD5稳压的基准电压)，则放大部分的VT1导通(因为VT1为NPN管，集电极电压为正)，并放大，迫使电动机M转动。电动机的转动就带动了调压器的滑动臂移动。移动的方向是使输出电压降低。相反，若调整RP，A点电压低于B点电压时，则是放大部分的VT2导通(VT2为PNP管，集电极电压为负)，并放大，迫使电动机M向相反方向转动，从而使调压器的滑动臂向电压升高的方向滑动。这就保证了调压器输出的稳定。当然，当输出电压无误差时，A点与B点等电位，两只三极管都处于截止状态，电动机不动。
