XTR108 可编程的4～20mA两线电流变送器电路
录入：edatop.com 点击：

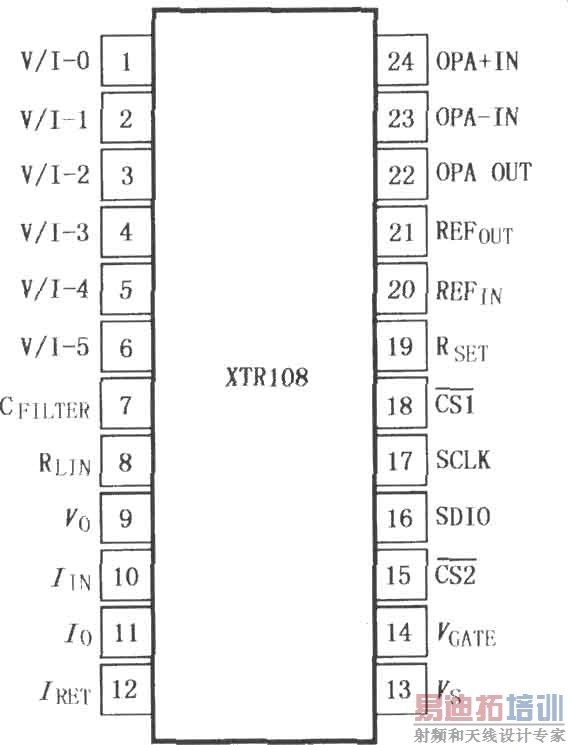

XTR108是用于温度和电桥式传感器的“灵巧”可编程的4～20mA两线电流变送器。在模拟信号通道内，通过一个标准串行接口对零点、步长和线性化误差进行校正，无需人工微调，外部非挥发性E2PROM存储校正设置。全模拟信号通路包括输入多路复用器、自动零点校正可编程增益仪表放大器、双可编程电流源、线性化电路、电压基准、辅助校准器、内部晶振、控制逻辑和一个输出电流放大器。由于传感器直流失调电压引起的电平偏移，可编程补偿可选择升和降标定输出，当失去电源时自动复位到初始状态。通过多路复用器引入电流源，能用于直接激励RTD温度传感器、压力式电桥或其他传感器。XTR108内部的独立运放可完成电流-电压的变换，其额定温度为-40～+85℃。XTR108的引脚排列如图所示。

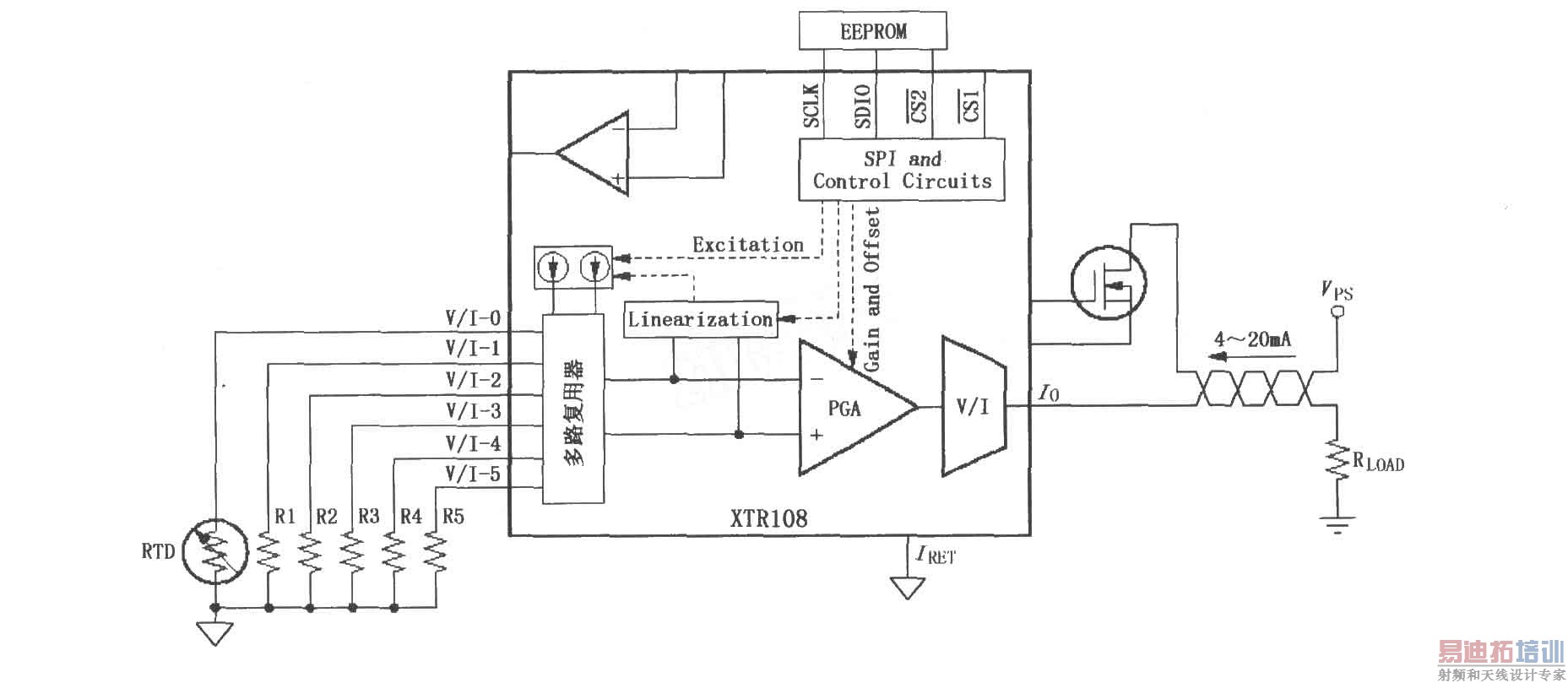

其内部等效框图如下图所示：
其内部等效框图如下图所示：
