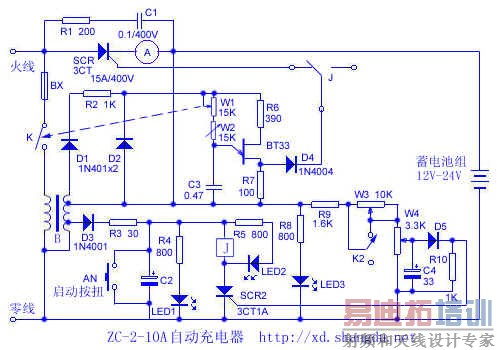

ZC-2-10A 12v24v自动充电器电路
录入：edatop.com 点击：
单结晶体管BT33、C3、W1、W2等元件组成了弛张振荡器，其产生的脉冲信号经隔离二极管D4输送至可控硅SCR1的控制极，调整W1的阻值可改变SCR1的触发导通角，即改变了充电电流。可控硅SCR2、继电器J、W3、W4、D5等元件组成蓄电池充满电自动保护电路，当电池两端电压被充至W3、W4设定的上限值时，D5导通，SCR2受触发导通，LED2显示，继电器吸合，同时J切换到常开，切断了SCR1的控制脉冲集中，即停止对蓄电池的充电。K2为12V、24V电池充电的转换开关，图示置于12V档位。
