CW34063构成的降压型的典型应用电路
录入：edatop.com 点击：

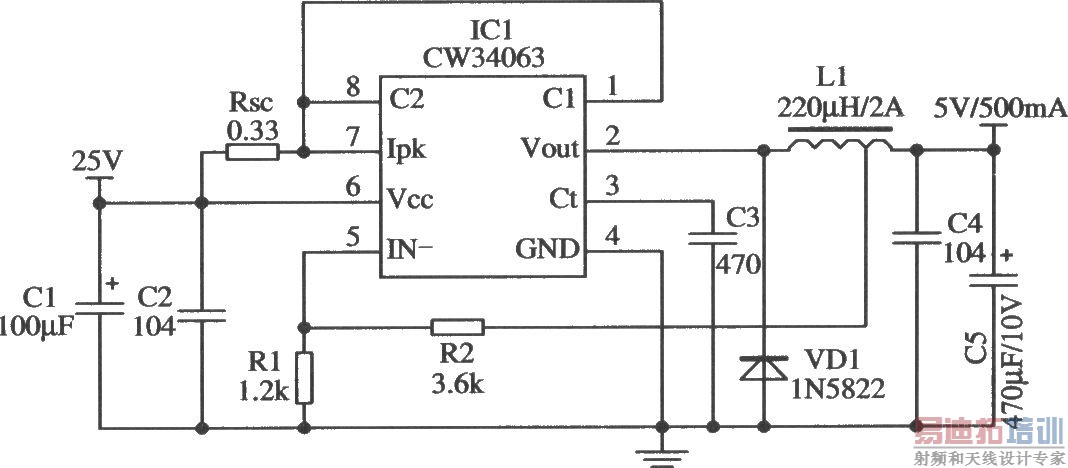

如图所示为CW34063构成的降压型的典型应用电路。输入电压为25V，输出为5 V／500 mA，外接元件仅有8个，其效率可达80％以上。C3用于确定振荡器的工作频率，选取不同的C3值，振荡器工作频率可从100 Hz～100 kHz。限流电阻Rsc设置在振荡器的峰值电流限制端(7脚，即Ipk端)，从输入电源电压Vet端至Ipk端的动作电压为330 mV，因此，电阻Rsc按下式计算：
，其中Ipk为限流电流。
