应急灯用6V电瓶自动充电器电路

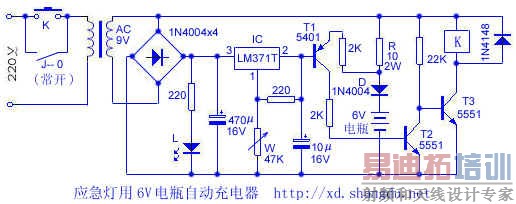

市面上出现的6V电瓶供电的应急灯，随机配的充电器过于简单，长时间工作发热严重、易烧毁。充电时还容易造成电瓶过充，引起电解液过早干涸而缩短电瓶寿命。针对这一缺点，笔者将其改成自动充电器，经半年多使用，效果良好，电路如下图所示：





原理简述：IC为T1基极提供基准电压，继电器J实现开关K自锁和自动断电。当接上电瓶后，按动K，电源指示灯L点亮，同时J得电吸合，K被其触点J-0自锁，充电开始，此时由于电瓶欠电，T1发射极电压低于（7.5V 0.65V），T1截止，T2也截止，它们对T3无影响。当电瓶电压充至7.5V时，T1发射极电压为7.5V 0.65V，T1饱和导通，T2也导通，T3基极电压下降而截止，J失电释放，J-0断开，充电停止。指示灯L熄灭。通过调节W还可对不同电压的电池充电。电路中的二极管D是隔离二极管，可防止电瓶反向放电。

元件选择：R为充电限流电阻，可在5～10Ω间选取，其它元件无特殊要求。所有元件可搭接在一塑料盒上，IC可不用散热器。

调试：短接K，调W使IC输出电压为电瓶充满电压7.5V即可。
