TOP224P构成的 12V、20W开关直流稳压电源电路

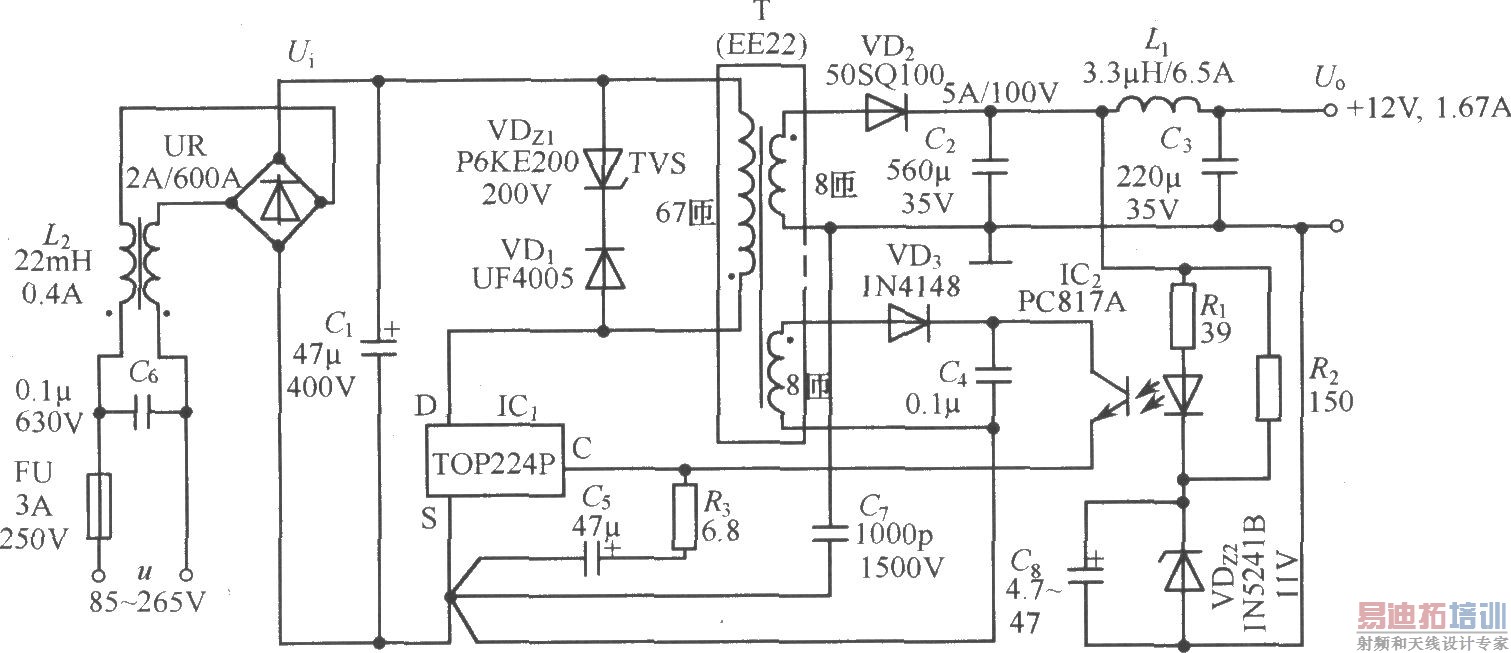

由TOP224P构成的 12V、20W开关直流稳压电源电路如图所示。电路中使用两片集成电路：TOP224P型三端单片开关电源(IC1)，PC817A型线性光耦合器(IC2)。交流电源经过UR和Cl整流滤波后产生直流高压Ui，给高频变压器T的一次绕组供电。VDz1和VD1能将漏感产生的尖峰电压钳位到安全值，并能衰减振铃电压。VDz1采用反向击穿电压为200V的P6KE200型瞬态电压抑制器，VDl选用1A／600V的UF4005型超快恢复二极管。二次绕组电压通过V砬、C2、L1和C3整流滤波，获得12V输出电压Uo。Uo值是由VDz2稳定电压Uz2、光耦中LED的正向压降UF、R1上的压降这三者之和来设定的。改变高频变压器的匝数比和VDz2的稳压值，还可获得其他输出电压值。R2和VDz2五还为12V输出提供一个假负载，用以提高轻载时的负载调整率。反馈绕组电压经VD3和C4整流滤波后，供给TOP224P所需偏压。由R2和VDz2来调节控制端电流，通过改变输出占空比达到稳压目的。共模扼流圈L2能减小由一次绕组接D端的高压开关波形所产生的共模泄漏电流。C7为保护电容，用于滤掉由一次、二次绕组耦合电容引起的干扰。C6可减小由一次绕组电流的基波与谐波所产生的差模泄漏电流。C5不仅能滤除加在控制端上的尖峰电流，而且决定自启动频率，它还与R1、R3一起对控制回路进行补偿。

本电源主要技术指标如下：

交流输人电压范围：u=85～265V；

输入电网频率：fL1=47～440Hz；

输出电压(Io=1.67A)：Uo=12V；

最大输出电流：IOM=1.67A；

连续输出功率：Po=20W(TA=25℃，或15W(TA=50℃)；

电压调整率：η=78％；

输出纹波电压的最大值：±60mV；

工作温度范围：TA=0～50℃。
