两组晶体管、二极管钳位的反激式开关电源

录入:edatop.com    点击:

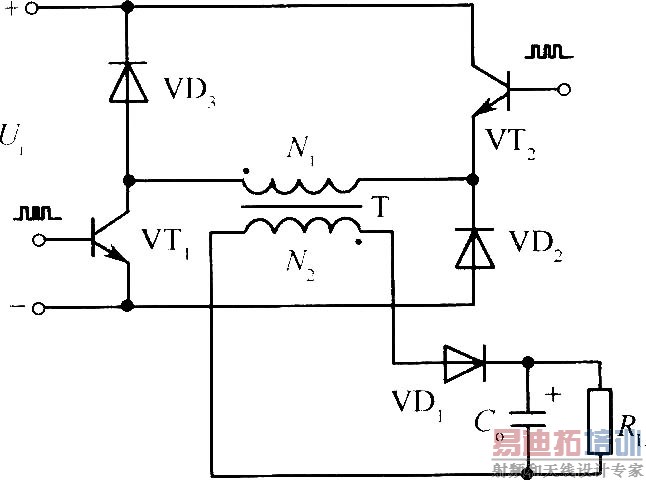

如图是两组晶体管、二极管钳位的反激式开关电源。VT1和VT2由于控制脉冲同时激励,在它们导通时,输入电压U1施加到变压器T的原边绕组N1上;VT1和VT2截止时,绕组N1上的电压极性颠倒,在它达到U1时,二极管VD2和VD3导通,Nl上的电压被钳位在U1。因此,每个晶体管上施加的电压幅值将不会超过输入电压U1。如果该电路直接在电网整流下工作,则最高直流输入电压约为342V。耐压为450V的晶体管便可使用。该电路的不足之处是,晶体管使用的数目多,驱动功率大,而且需要同时通、断。
