由W78××构成的提高输出电压的应用电路
录入：edatop.com 点击：

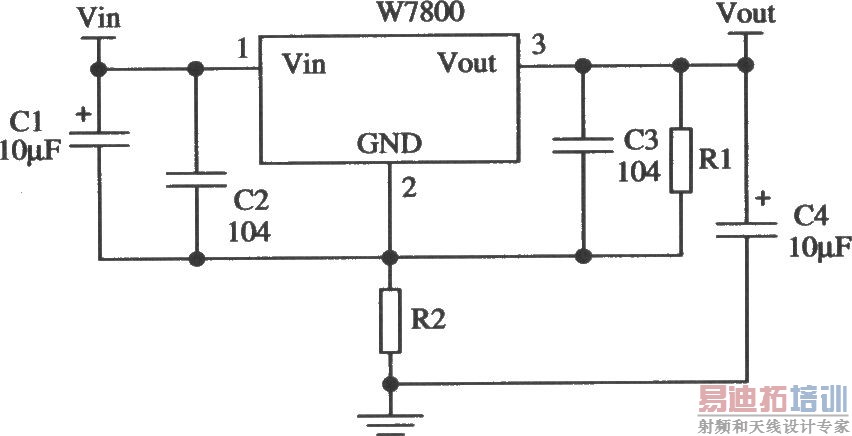

如图所示电路是用W7800正集成稳压器组成的提高输出电压的应用电路。图示电路中在输出端外接两只电阻R1和R2，它们可以决定新的输出电压值。R1接于输出端与稳压器的公共端之间，R2接于稳压器公共端与电源公共端之间。此时，R1上承受稳压器的标准输出电压Vxx，流过的电流为Vxx／R1，该电流又与稳压器静态工作电流Id一起流过R2，它们对负载建立如下的输出电压关系：
，式中：Vxx为稳压器的标称电压，如W7815，则为15 V；Id为稳压器的静态工作电流，一般小于10 mA。一般R1上流过的电流应大于5Id，当IR1≥Id，即R1值比R2值较小时，可以忽略Id、 R2。这时输出电压为：
