富士IGBT智能模块的应用电路设计
录入：edatop.com 点击：

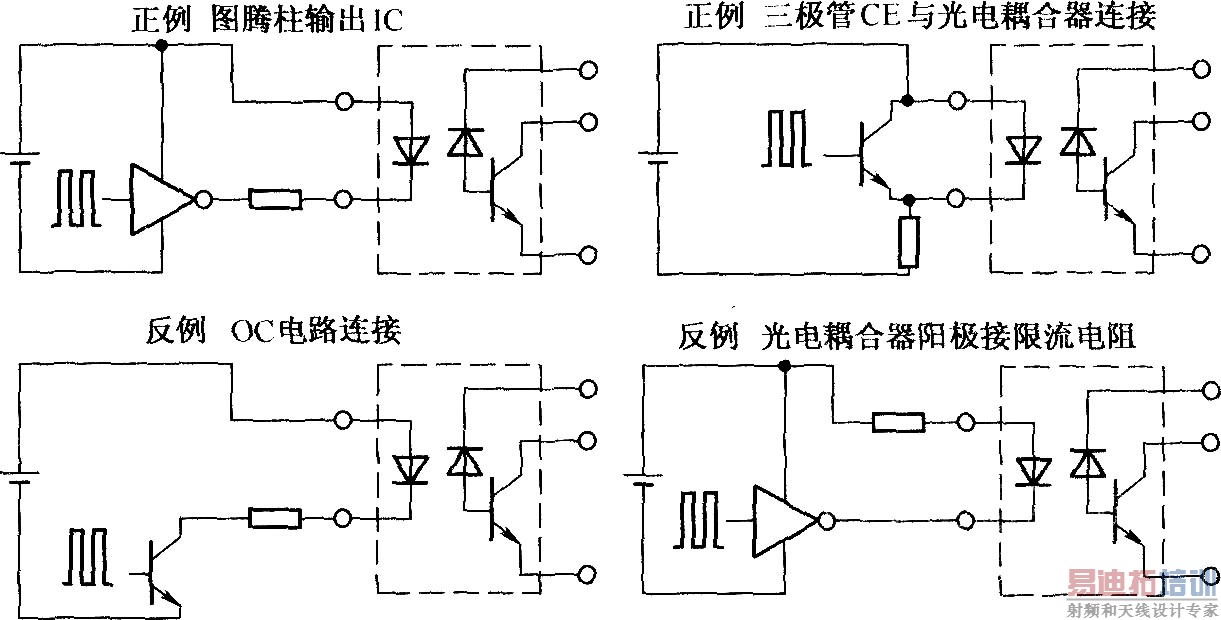

1.光电耦合器驱动电路
外围控制电路主要针对的是单片机控制系统的弱电控制部分,由于IPM模块要直接和配电系统连接,因此,必须利用隔离器件将IPM模块和控制部分的弱电电路隔离开来,以保护单片机控制系统.同时,IPM模块的工作状况很大程度上取决于正确,有效,及时的控制信号.所以,设计一个优良的光电耦合器控制电路也是IPM模块正常工作的关键之一,如下图

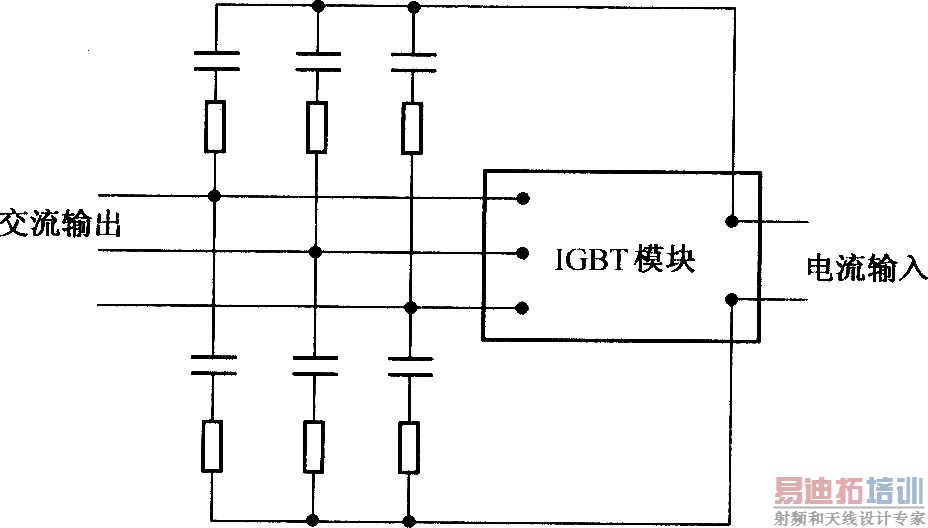

2.缓冲电路
外围控制电路主要针对的是单片机控制系统的弱电控制部分,由于IPM模块要直接和配电系统连接,因此,必须利用隔离器件将IPM模块和控制部分的弱电电路隔离开来,以保护单片机控制系统.同时,IPM模块的工作状况很大程度上取决于正确,有效,及时的控制信号.所以,设计一个优良的光电耦合器控制电路也是IPM模块正常工作的关键之一,如下图
2.缓冲电路
