CW117／CW217／CW317构成数字控制的可调集成稳压电源
录入：edatop.com 点击：

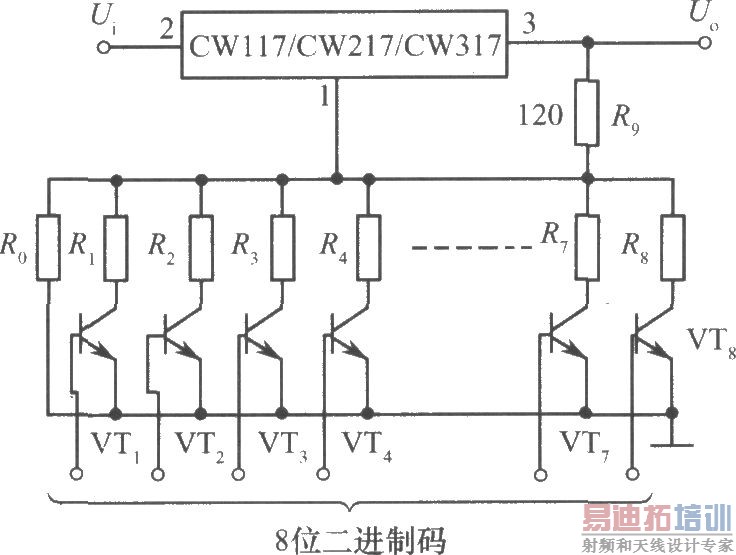

如图所示是数字控制的可调集成稳压电源。数字控制输入是8位二进制码。合理的选择电阻R0～R8的阻值，可以得到输出电压为2.5～120V、步进值为0.5V的数控可调集成稳压电源。R0～R8各电阻的精度要求比较高，对应高位二进制码的电阻精度要求最高，如电阻R0和R8的精度为±0.1％时，120V高电压输出的精度为0.5V左右。当8位二进制码为“00000000”时，晶体管VT1～VT8全部截止，输出电压最高。当8位二进制码为“11111111”时，晶体管VTl～VT8全部导通，R0～R8 9只电阻并联相当于标准电路中的电阻R2，此时输出电压最低。调节输出电压应保证集成稳压器的输入偷出电压差小于允许值(40V)，
