剃须刀充电器电路

录入：edatop.com 点击：

剃须刀与可充电式手电筒，均采用内置式充电器，要求体积要小，以便于装于剃须刀内部。常用的方式是电容降压的充电电路。

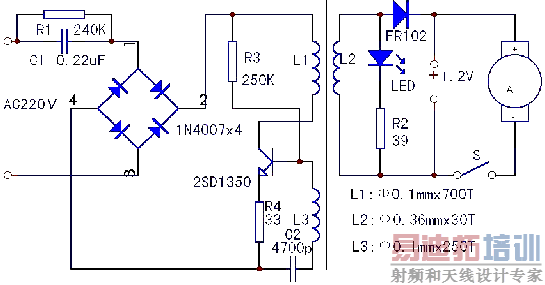

图为一成品剃须刀的内部电路。其中包括市电降压整流器，由振荡器组成的DC/AC变换器和整流器，将市电电压变为1.6V左右的直流电。

50Hz的交流电下0.22μ/400V的电容容抗约为14.5K，因此即使是输出端短路，电路最大的电流也只有15mA。2SD1350和脉冲变压器T组成直流变换器，以降低电压，同时达到提高次级电流的目的。如果2SD1350集电极平均电流为10mA，则加到集电极的电压约为38V，可输出0.38W的功率，次级最大电流可达到230mA，以满足充电的要求。
