低频半波整流电路

在半波整流电路里，由于二极管VD的单向导电性，使来自变压器的负向脉冲不能通过，而只能将正半周期的正向脉冲送到输出端。这样，二极管VD输出的只是一连串不连续的相间半个周期的正向脉冲。电容C在第一个脉冲到来时，被很快充满电，充电电压等于脉冲电压之峰值，即20.5E；待该脉冲过去以后，电容上的电压将按指数规律向负载放电；当电容C的放电过程正在进行时，第二个脉冲到达，放电过程半途被强制终止，并由第二个脉冲在被终止放电时所存储的剩余电压的基础上再次充满电，充电电压仍等于脉冲电压之峰值，待此脉冲过去后，电容C上的电压又将按指数规律向负载放电。周而复始，就使得输出电压U将脉冲电压变为平滑的直流电压，此时U的值几乎等于E。这就是电容的滤波作用。电容滤波纹波的大小与电容的容量有关，电容C的取值越大，滤波纹波越小。然而，当不接入负载电阻，即整流滤波电源开路时，电容C因失去放电电路而只充电不放电，这时，输出电压U的数值将等于20.5E，并且没有纹波。

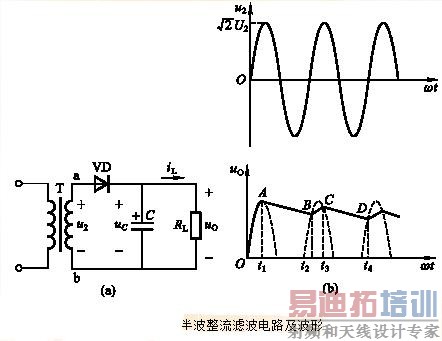

从电路图可知，由于半波整流电路脉动电压的不连续而使电容C的放电时间较长，致使输出电压纹波较大，对负载电路产生不良影响。为了减小输出电压的纹波系数，必须减缓其放电速度，即增加电容C上电压放电时间常数t，t的表达式为t=RC(秒)。式中，R为电路的固有负载RL，不可变更，而C则为滤波电容，加大C值即可增大时间常数t。因此，半波整流电路中的滤波电容C的滤波效率低，电源频率越低，电容C的选值应越大。如电源频率为工频50Hz时，其半波整流电路中滤波电容C的容量选值应该在1000"3300μF之间。
