负电压电源设计的种类

摘要：随着电子技术的提高，以及电子产品的发展，一些系统中经常会需要负电压为其供电。例如，在大功率变频器，会使用负电压为IGBT提供关断负电压;另外，在系统的运算放大器中，也会使用正负对称的偏置电压为其供电。如何产生一个稳定可靠的负电压已成为设计人员面临的关键问题。

负电压设计根据不同的负载电流有很多不同方案，以下是给出几种目前市面比较常见的负压方，可以根据不同用于场合使用合适的方案。

一、工频变压器输出正负电压

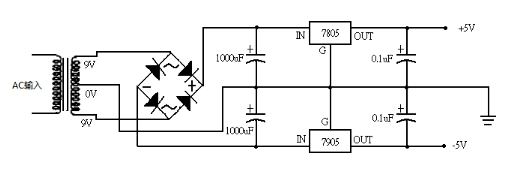

图1 工频变压器正负输出电源

各位看到图1的电路是否有很强的亲切感，是否能想起大学时接触电子设计时的情景 此经典电路优点比较明显，电路结构简单、极低干扰噪声、稳定性好;同时此电路也有缺点，输入交流电范围窄(一般是220VAC±5%)，体积重量大;虽然此电路缺点明显目前还有一些应用采用此方案设计。此方案主要是利用变压器产生负电压在通过线性稳压器7905进行稳压。

二、电源模块输出负电压

由于电子元件制造工艺技术越来越好，能量损耗越来越低，这样一来越来越有利于电源的模块化发展。而且在设计上也能做到小型化，轻型化设计。

1、非隔离负压输出负电压



图2 非隔离稳压输出模块



图3 非隔离模块的正输出与负输出接法

如图3所示，此电源模块应用与常用的LM7805类似，而且不需要安装散热片。如上图，我们需要正负电压给运放等供电时，只需要两个ZY78xxS-500电源即可实现。

2、隔离电源模块输出正负电压



图4 隔离电源模块正负双路输出



图5 E_URADD-6W电源典型应用

在电力、工业、通讯等对抗干扰性能要求较高的场合，一般需要对电源进行隔离处理来隔离从总电源端的干扰。此种应用时如果需要用到负电压，可以直接采用隔离电源模块直接输出正负电压给系统供电。

三、Buck-Boost拓扑设计输出负电压

除了采用隔离模块方案，我们还可以选择芯片自己设计负压电路，此处我们介绍一下较容易设计的非隔离负压输出Buck-Boost电路。如图6此电路只需要主控芯片、电感、电容等芯片，目前MPS的DC-DC电源芯片都支持Buck-Boost的设计结构，可以根据不同输出电流选择合适型号。



图6 Buck-Boost拓扑原理

从图6的拓扑中可以看出输入电压与输出电压极性是相反的，因此Buck-Boost拓扑结构又简称为倒相拓扑。图7是采用MP2359DT设计的-15V电源电路，MP2359DT是采用SOT23-6的封装，整个电路占用PCB面积较小。

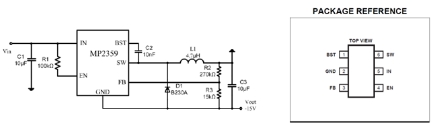

图7 MP2359负电压输出电路

负电压设计方案多种多样，哪一个方案适合你的设计，还是需要综合考虑不同应用、不同技术要求而定。周立功旗下的致远电子拥有10多年的研发经验，可以提供多种负压产生方案的选择。周立功代理的MPS电源产品线，也有大量的DC-DC芯片可以选择。芯片耐压从5.5VDC覆盖到100VDC，输出电流从0.1A覆盖到25A，给你提供宽泛的选择。
