电感器识别与检测方法
录入：edatop.com 点击：
1、电感器习惯上简称为电感，是常用的基本电子元件之一。电感器种类繁多，形状各异，较常见的有：单层平绕空芯电感线圈、间绕空芯电感线圈、脱胎空芯线圈、多层空芯电感线圈、蜂房式电感线圈、带磁芯电感线圈、磁罐电感线圈、高频阻流圈、低频阻流圈、固定电感器等。

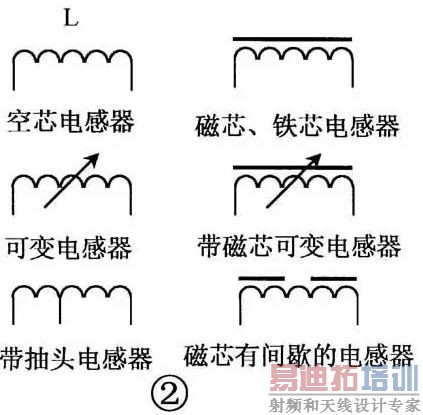

2、电感器的文字符号为“L”，图形符号如图2所示。

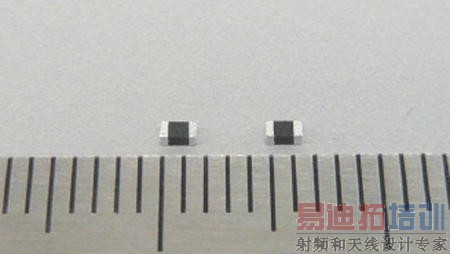

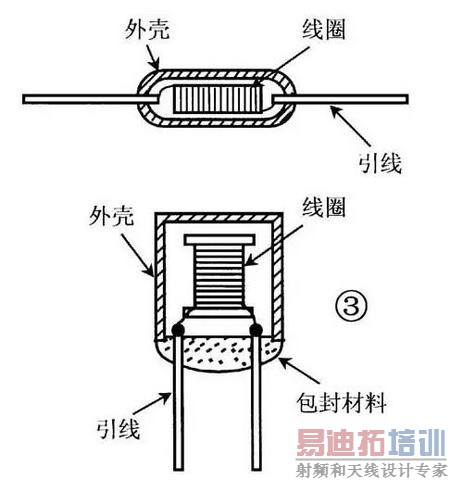

3、固定电感器(图3)是一种通用性强的系列化产品，线圈(往往含有磁芯)被密封在外壳内，具有体积小、重量轻、结构牢固、电感量稳定和使用安装方便的特点。

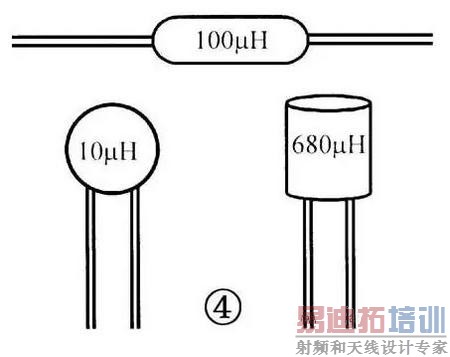

4、电感器的主要参数是电感量和额定电流。电感量的基本单位是亨利，简称亨，用字母“H”表示。在实际应用中，一般常用毫亨(mH)或微亨(μH)作单位。它们之间的相互关系是：1H=1000 mH，1 mH=1000μH。电感量的标示方法有两种。一种是直标法，即将电感量直接用文字印在电感器上，如图4所示。

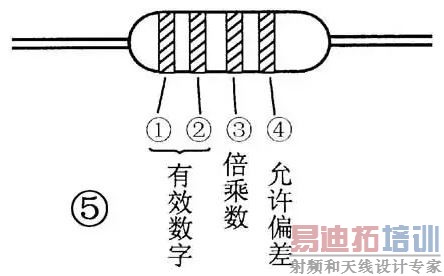

5、另一种是色标法，即用色环表示电感量，其单位为μH。第1、2环表示两位有效数字，第3环表示倍乘数，第4环表示允许偏差(图5)。各色环颜色的含义与色环电阻器相同，可参阅有关文章。额定电流是指电感器在正常工作时，所允许通过的最大电流。使用中，电感器的实际工作电流必须小于额定电流，否则电感线圈将会严重发热甚至烧毁。

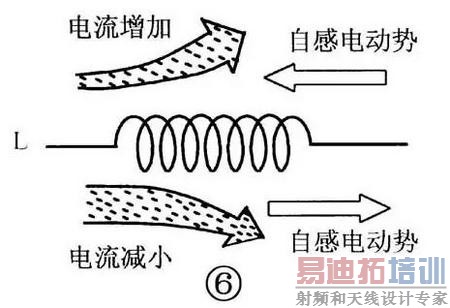

6、电感器是利用自感应原理工作的。电感线圈在通过电流时会产生自感电动势，自感电动势的大小与通过电感线圈的电流的变化率成正比，并且总是反对原电流的变化(图6)。因此，电感器具有通直流、阻交流的功能。
7、电感器对交流电所呈现的阻力称之为感抗，用符号“XL”表示，单位为Ω。感抗等于电感器两端交流电压(有效值)与通过电感器的交流电流(有效值)的比值。感抗XL分别与交流电的频率f和电感器的电感量L成正比(图7)，即XL=2 лfL(Ω)。

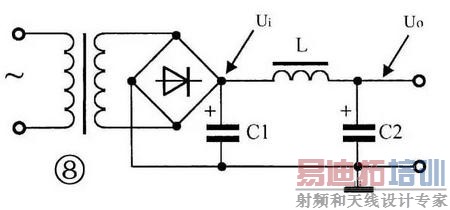

8、电感器的作用很多。图8所示为电感器用于整流电源滤波，L与C1、C2组成π型LC滤波器。由于L具有通直流阻交流的功能，因此，整流输出的脉动直流电Ui中的直流成分可以通过L，而交流成分绝大部分不能通过L，被C1、C2旁路到地，输出端U0便是纯净的直流电了。

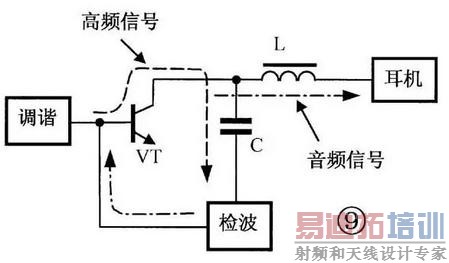

9、电感器可以用于区分高、低频信号。图9所示为来复式收音机中高频阻流圈的应用实例，由于高频阻流圈L对高频电流感抗很大而对音频电流感抗很小，晶体管VT集电极输出的高频信号只能通过C进入检波电路。检波后的音频信号再经VT放大后则可以通过L到达耳机。
10、电感器可以用于谐振选频回路。图10所示为收音机高放级电路，可变电感器L与C1组成调谐回路，调节L即可改变谐振频率，起到选台的作用。

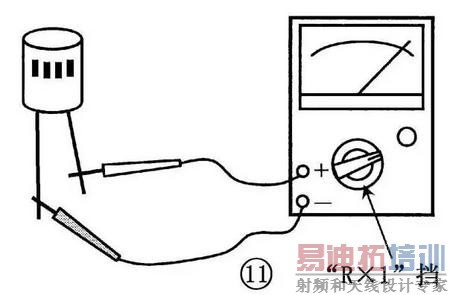

11、电感器的好坏可以用万用表进行检测(图11)。将万用表置于“R×1”挡，两表笔(不分正、负)与电感器的两引脚相接，表针指示应接近为“0Ω”，电感量较大的电感器应有一定的阻值。如果表针不动，说明该电感器内部断路;如果表针指示不稳定，说明内部接触不良。

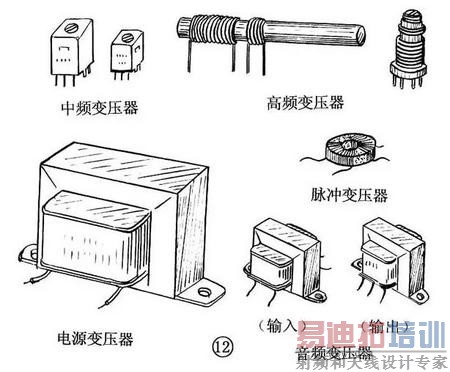

12、变压器也是一种常用元器件，其种类繁多，大小形状千差万别。无线电与电子制作中较常用的有：电源变压器、音频输入变压器、输出变压器、中频变压器、高频变压器、脉冲变压器等(图12)。

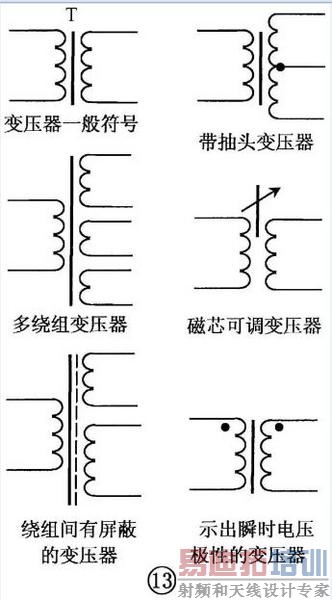

13、变压器的文字符号为“T”，图形符号如图13所示。

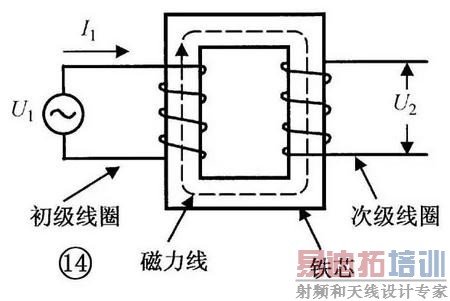

14、变压器是利用互感应原理工作的，具有传交流隔直流、电压变换、阻抗变换和相位变换的作用。变压器由初级、次级两部分互不相通的线圈组成，它们之间由铁芯或磁芯作为耦合媒介(图14)。改变初、次级之间的圈数比，即可改变电压比和阻抗比。改变变压器线圈的接法，可以很方便地将信号电压倒相。

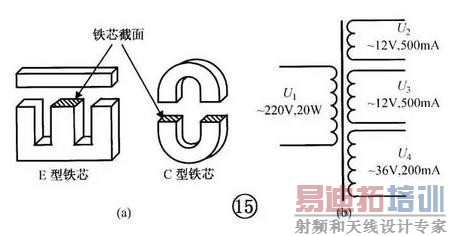

15、电源变压器是最常用的一类变压器。电源变压器的主要参数是功率和次级电压、电流。功率与铁芯截面的平方成正比，如图15(a)所示，铁芯截面越大，变压器功率越大。电源变压器的用途是电源电压变换，并可同时提供多种电源电压，以适应电子电路的需要，如图15(b)所示。制作时应根据需要选用具有符合要求的次级电压、电流的变压器。

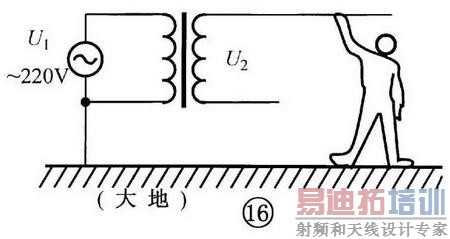

16、电源变压器的另一用途是电源隔离。由于变压器的隔离作用，即使人体接触到电压U2，也不会与交流220V市电构成回路，保证了人身安全(图16)。这就是维修热底板家电时必须要用电源隔离变压器的道理。

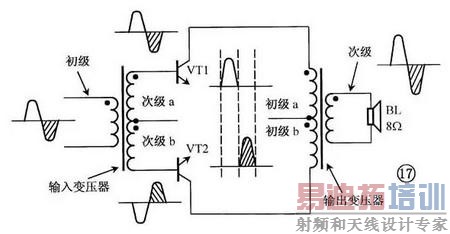

17、音频变压器工作于音频范围，具有信号电压传输、分配和阻抗匹配的作用。图17所示为推挽功率放大器电路，输入变压器将信号电压传输、分配给晶体管VT1和VT2(送给VT2的信号还倒了相)，使VT1和VT2交替放大正、负半周信号，然后再由输出变压器将信号合成输出。输出变压器同时还将扬声器的8Ω低阻变换为数百欧姆的高阻，与放大器的输出阻抗相匹配，使得放大器输出的音频功率最大而失真最小。

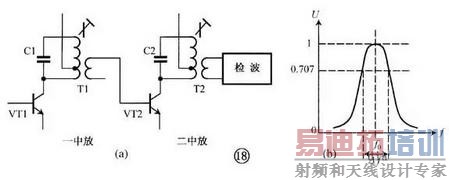

18、中频变压器习惯上简称为中周，应用于超外差收音机和电视机的中频放大电路中。中频变压器具有选频与耦合的作用。图18(a)所示为超外差收音机中放部分电路，中频变压器T1、T2的初级线圈分别与C1、C2谐振于465kHz，作为VT1、VT2的负载，因此，只有465kHz中频信号得到放大，起到了选频的作用。图18(b)为中频变压器幅频特性曲线，f0为谐振频率，Δf为通频带。
19、高频变压器通常是指工作于射频范围的变压器。收音机的磁性天线就是一个高频变压器，初级线圈与可变电容器C组成选频回路，选出的电台信号通过初、次级之间的耦合传输到高放或变频级VT1(图19)。

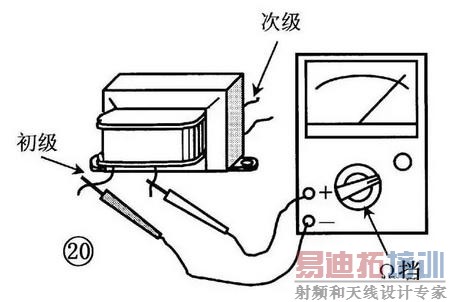

20、变压器可以用万用表进行检测(图20)。一是检测绕组线圈通断，二是检测绕组线圈之间的绝缘电阻，三是检测绕组线圈与铁芯之间的绝缘电阻。
2、电感器的文字符号为“L”，图形符号如图2所示。
3、固定电感器(图3)是一种通用性强的系列化产品，线圈(往往含有磁芯)被密封在外壳内，具有体积小、重量轻、结构牢固、电感量稳定和使用安装方便的特点。
4、电感器的主要参数是电感量和额定电流。电感量的基本单位是亨利，简称亨，用字母“H”表示。在实际应用中，一般常用毫亨(mH)或微亨(μH)作单位。它们之间的相互关系是：1H=1000 mH，1 mH=1000μH。电感量的标示方法有两种。一种是直标法，即将电感量直接用文字印在电感器上，如图4所示。
5、另一种是色标法，即用色环表示电感量，其单位为μH。第1、2环表示两位有效数字，第3环表示倍乘数，第4环表示允许偏差(图5)。各色环颜色的含义与色环电阻器相同，可参阅有关文章。额定电流是指电感器在正常工作时，所允许通过的最大电流。使用中，电感器的实际工作电流必须小于额定电流，否则电感线圈将会严重发热甚至烧毁。
6、电感器是利用自感应原理工作的。电感线圈在通过电流时会产生自感电动势，自感电动势的大小与通过电感线圈的电流的变化率成正比，并且总是反对原电流的变化(图6)。因此，电感器具有通直流、阻交流的功能。
7、电感器对交流电所呈现的阻力称之为感抗，用符号“XL”表示，单位为Ω。感抗等于电感器两端交流电压(有效值)与通过电感器的交流电流(有效值)的比值。感抗XL分别与交流电的频率f和电感器的电感量L成正比(图7)，即XL=2 лfL(Ω)。
8、电感器的作用很多。图8所示为电感器用于整流电源滤波，L与C1、C2组成π型LC滤波器。由于L具有通直流阻交流的功能，因此，整流输出的脉动直流电Ui中的直流成分可以通过L，而交流成分绝大部分不能通过L，被C1、C2旁路到地，输出端U0便是纯净的直流电了。
9、电感器可以用于区分高、低频信号。图9所示为来复式收音机中高频阻流圈的应用实例，由于高频阻流圈L对高频电流感抗很大而对音频电流感抗很小，晶体管VT集电极输出的高频信号只能通过C进入检波电路。检波后的音频信号再经VT放大后则可以通过L到达耳机。
10、电感器可以用于谐振选频回路。图10所示为收音机高放级电路，可变电感器L与C1组成调谐回路，调节L即可改变谐振频率，起到选台的作用。
11、电感器的好坏可以用万用表进行检测(图11)。将万用表置于“R×1”挡，两表笔(不分正、负)与电感器的两引脚相接，表针指示应接近为“0Ω”，电感量较大的电感器应有一定的阻值。如果表针不动，说明该电感器内部断路;如果表针指示不稳定，说明内部接触不良。
12、变压器也是一种常用元器件，其种类繁多，大小形状千差万别。无线电与电子制作中较常用的有：电源变压器、音频输入变压器、输出变压器、中频变压器、高频变压器、脉冲变压器等(图12)。
13、变压器的文字符号为“T”，图形符号如图13所示。
14、变压器是利用互感应原理工作的，具有传交流隔直流、电压变换、阻抗变换和相位变换的作用。变压器由初级、次级两部分互不相通的线圈组成，它们之间由铁芯或磁芯作为耦合媒介(图14)。改变初、次级之间的圈数比，即可改变电压比和阻抗比。改变变压器线圈的接法，可以很方便地将信号电压倒相。
15、电源变压器是最常用的一类变压器。电源变压器的主要参数是功率和次级电压、电流。功率与铁芯截面的平方成正比，如图15(a)所示，铁芯截面越大，变压器功率越大。电源变压器的用途是电源电压变换，并可同时提供多种电源电压，以适应电子电路的需要，如图15(b)所示。制作时应根据需要选用具有符合要求的次级电压、电流的变压器。
16、电源变压器的另一用途是电源隔离。由于变压器的隔离作用，即使人体接触到电压U2，也不会与交流220V市电构成回路，保证了人身安全(图16)。这就是维修热底板家电时必须要用电源隔离变压器的道理。
17、音频变压器工作于音频范围，具有信号电压传输、分配和阻抗匹配的作用。图17所示为推挽功率放大器电路，输入变压器将信号电压传输、分配给晶体管VT1和VT2(送给VT2的信号还倒了相)，使VT1和VT2交替放大正、负半周信号，然后再由输出变压器将信号合成输出。输出变压器同时还将扬声器的8Ω低阻变换为数百欧姆的高阻，与放大器的输出阻抗相匹配，使得放大器输出的音频功率最大而失真最小。
18、中频变压器习惯上简称为中周，应用于超外差收音机和电视机的中频放大电路中。中频变压器具有选频与耦合的作用。图18(a)所示为超外差收音机中放部分电路，中频变压器T1、T2的初级线圈分别与C1、C2谐振于465kHz，作为VT1、VT2的负载，因此，只有465kHz中频信号得到放大，起到了选频的作用。图18(b)为中频变压器幅频特性曲线，f0为谐振频率，Δf为通频带。
19、高频变压器通常是指工作于射频范围的变压器。收音机的磁性天线就是一个高频变压器，初级线圈与可变电容器C组成选频回路，选出的电台信号通过初、次级之间的耦合传输到高放或变频级VT1(图19)。
20、变压器可以用万用表进行检测(图20)。一是检测绕组线圈通断，二是检测绕组线圈之间的绝缘电阻，三是检测绕组线圈与铁芯之间的绝缘电阻。
