光耦电路中为何有串联与并联电阻

录入:edatop.com    点击:
光耦在电路中的主要作用是对光电进行隔离。因此在一些较为敏感的电路中光耦是非常重要的一种器件。而在光耦电路中,电阻的作用分为串联与并联。

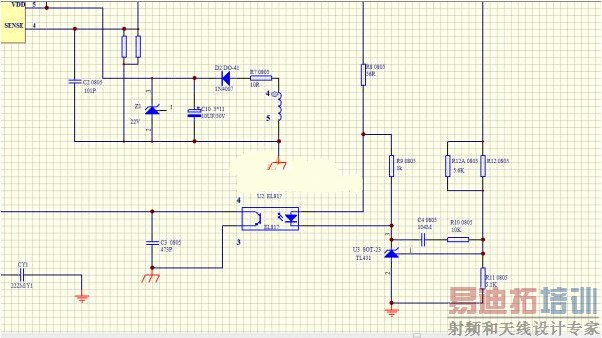

图1

图1是反激式电源电路图,那么在R8、R9这两个电阻的作用是什么 如果对R8和R9阻值调大或者调小分别对什么电性有影响

首先对这两个电阻的作用进行讲解,R8的作用是限流,而R9是为了给TL431提供基础电流。光耦原边流过多大的电流,不是由R8决定的,R8只是限制流过原边的电流。如果电阻太小,很小的波动就会引起原边相对较大的电流,所以电路有可能不容易稳定。

电路正常工作以后,TL431的AK之间的电压不是固定的。想要了解这个问题首先就要对电路的工作原理有进一步的了解。

在电路稳定后,TL431的AK之间电压也稳定了,那么就是说,R8两端电压固定,如果有波动就相当于R8上有波动,自然对于相通的波动来说R8就越小,引起R8电流变化越大。而流过原边的电流的波动就有可能让电路工作不稳定。

光耦串联的电阻起到限流的作用,同时也影响增益(就是TL431输出电压变化对应电流的变化率)。并联的电阻,一般是为TL431提供一个基础电流,防止TL431工作到太接过关闭的区域(过小的电流值)。
