二次回路设计需要注意的2个问题

一、避免容易混淆的二次线编号

该变配电室10kV进线为KYN28A-12型高压开关柜，配CSC-281型微机保护装置。断路器状态信号分两路分别接入CSC-281保护测控装置和Yado-EDI开关柜智能测显单元，图1为10kV进线断路器状态信号接线图。



变配电室投产后不到1个月，其中2台开关柜的EDI装置损坏，联系厂家进行了修复，但是不到1个月，这2套EDI装置又先后损坏了，估计产品质量缺陷的可能性不大，外部配线可能有问题。

拔出EDI背板所有端子，测量每个端子的电压，发现这2套EDI装置的“6”端子电压为+220V，其它装置的为0V，判断经常损坏与此有关。

通过查二次线，发现“108”号线和“801”{号线接到一起去了，这两根线很容易接混，因为标号管“108”倒过来看就是 “801”，“801”倒过来看就是“108”。

查阅EDI装置说明书及向厂家咨询得知，EDI装置“1、2、3、4”端子为无源触点输入，“6”为公共端;“7、 8”端子为有源触点输入;“23、24”端子为工作电源输入。分析可知，“108”号线和“801”号线接到一起后，“801”的+220V就会引至无源触点输入的公共端子上，长久下去必然会烧毁装置。

在此提醒设计人员在进行二次回路编号时，避免容易混淆的编号，例如，尽量不要在一台设备的二次回路上同时出现 “18、81”， “16、91”， “106、901”，“601、109”这样倒过来看容易混淆的编号。这样的标号，即使配线时不接错，对将来设备运行维护也会造成诸多不便。

二、慎用中间继电器扩展辅助开关触点

辅助开关是断路器、隔离开关等设备的一种附件，是与主触头协调动作的。在继电保护和自动控制系统中是实现分闸、合闸、信号控制以及联锁功能的重要元件。设计工作中经常遇到辅助开关触点不够用的问题，不能满足回路接线的需要,解决的最佳方法当然是更改辅助开关型号或增加辅助开关数量来增加辅助触点，当实现起来有困难时，设计人员往往是用增加中间继电器方法扩展辅助开关触点数量，这种方法在一些不重要回路是可以的，在一些关键回路建议不要采用。

图1中有2个扩展中间继电器，1ZJ是扩展辅助开关触点的，2ZJ是扩展S1储能触点的。因为1#、2#进线来自不同的电源，所以进线与母联设置了合闸互锁;为了保证供电，设置了CSC-246型母联备自投装置;为了在开关柜上直观显示断路器状态，设置了EDI装置。所以，断路器出厂配置的辅助开关触点及储能开关触点不够用了，设计人员便用中间继电器扩展。实践证明，2ZJ扩展S1储能触点是可行的，因为即使扩展回路有问题也不会影响大局，但是1ZJ扩展辅助开关触点就发生了问题。

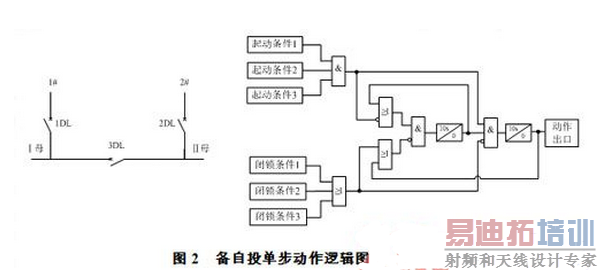

该变配电室10kV为单母线分段，正常运行方式为1DL、2DL运行、3DL断开。投产后曾发生1#进线突然失电，母联备自投没有动作的故障。经过排查，发现图1中的1DK内部接触不良导致断路器在合闸状态1ZJ、2ZJ不能动作，其常闭触点在闭合状态。从图中可知，其中一对触点供备自投使用，判断备自投没有动作与此有关。备自投单步动作逻辑图见图2。



根据备自投装置原理，当1#线路失电时动作逻辑：以Ⅰ母失压、1#线路无流、Ⅱ母有压作为启动条件，1DL 分闸位置、3DL合闸位置作为闭锁条件，以T1 延时跳开1DL;以1DL分闸位置、Ⅰ母失压、Ⅱ母有压作为启动条件，3DL合闸位置作为闭锁条件，以T3 延时合上3DL。

为防止备自投重复动作，在每个动作逻辑中设置一个“充电”计数器，充满电后开放出口逻辑。

“充电”的条件为;

⑴不是所有启动条件都满足;

⑵无任何闭锁条件。

“充满电”的条件为：

以上两条件同时满足超过10 秒，即“充电”10 秒后，动作充满电。

“放电”条件：

⑴任一个闭锁条件满足;

⑵备自投动作出口后。

“动作”条件：

⑴充电满;

⑵启动条件全部满足;

⑶闭锁条件全不满足;

⑷延时 T 内a、b、c 条件均满足

综上所述，1DL 分闸位置是闭锁条件之一，1DL在合闸位置时，1ZJ-3触点一直在闭合状态，备自投装置会认为1DL在分闸位置，满足这一闭锁条件;“放电条件”中说任一闭锁条件满足即放电。由此可见1#进线失电后，备自投不能成功动作。

解决方法：要求开关柜生产厂家更改辅助开关型号，以增加辅助开关触点，用真实的辅助开关触点替换中间继电器1ZJ-3触点。

三、结束语

本文通过1座变配电室投运后出现的问题，分析、判断原因，提醒设计人员在设计二次回路时注意两点：一是在进行二次线编号时，避免容易混淆的号码;二是在辅助开关触点数量不够用、需要用中间继电器扩展触点时，扩展的触点不要用在重要回路，关键回路必须用辅助开关触点。
