充电器是如何给手机充电的？

现代手机基本都是内置电池管理芯片，负责电池的充电、保护、测量等工作。那对于充电电源来讲，要求就会比较低，一般我们手机原配的充电器，就是一个紧凑型的小型开关电源。

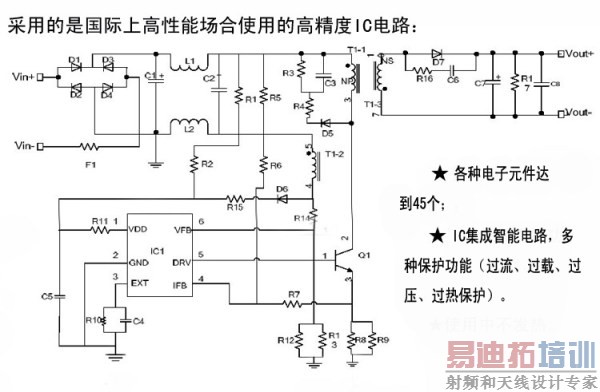

这是一个典型的开关电源电路，用来吧220V的市电高效率的变换成我们需要的低电压。输出电压一般为5-5.5V之间，输出电流为0.5A-3A不等。当然支持最新的快充规范的会有更多输出电压档，这个我们后面讲。

然而手机里面的可充锂聚合物电池的标称电压是3.7V，放电范围一般是3.2-4.2V，外置电源不能直接的接入电池进行充电，这会导致电池电流过大，而且超电压，从而损坏锂电池。

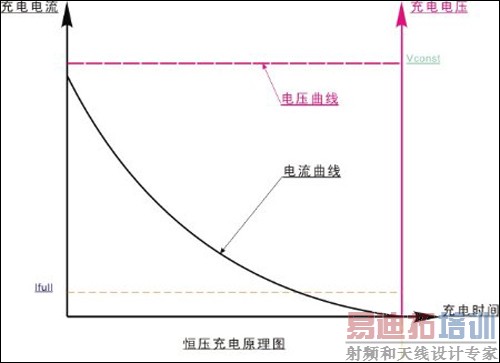

就算电压降低到合适电池的电压，锂电池也不能用这种恒压充电方式，毕竟锂电池比较娇贵，为了控制发热，延长寿命，增加安全性，现在大多数种类的电池都采用更安全的恒流充电方式。



采用恒流充电方式可以很好的控制热量，电池会更安全也更可靠。

这部分的功能是手机内置的电池管理芯片来完成的，因为电压电流的转换不可能完美，尤其是在大电流充电的手机上，会明显的感觉到手机会发热，这是必然的。因为毕竟有损耗，损耗就算有热量产生。转换效率只能无限的接近100%而不可能达到。

说到不同品牌的手机，还有个东西不得不说，这就是识别电路。

这部分的东西，是直接连接在充电器的USB输出接口附近的，用于手机识别充电器是否符合要求。



这是苹果手机的典型识别电路，用的是电阻方式，通过检测D+ D-脚上面的电压值来决定设备处于何种充电电流下，决定设备能不能充电。

如果没有这个电路，设备只会工作在最低限度下。三星等一票安卓手机也是类似，只是方案更简单粗暴一些，D+ D-直接相连就可以了。两种方案其实两边都能兼容，但是混插的结果，就是只能小电流充电，按照以前的实际测试经验看，大概也就100-200mA之间的样子，不能大电流充电。

题外话，相同充电电流下，感觉发热高的手机实际上可能散热设计更好一些，因为在差不多发热的情况下，导热快才能保证核心温度更低。所以不用太纠结充电发热了，散热设计合理的情况下，发热大充的快，发热小充的慢，基本是普适的。
