SM7503 隔离式PSR 12V300mA充电器电源管理芯片方案

[size=12.6316px]     SM7503是应用于离线式小功率AC/DC开关电源的高性能原边反馈控制功率开关芯片，在全电压输入范围内实现高精度恒压/恒流输出，精度均小于±3℅，并可使系统节省光耦和TL431等元件，降低成本。
     芯片内部集成了高压功率开关、逐周期峰值电流限制、VDD过压保护、VDD欠压保护、VDD电压嵌位等完善的保护功能，以提高系统的可靠性。
     SM7503电源管理芯片应用领域：LED照明领域，手机/无线电话、PADS、数码相机、MP3等产品的充电器和适配器，小功率电源适配器，电脑、电视等产品的辅助电源或待机电源。

[size=12.6316px]典型系统规格（2-3）W/300mA
输入电压：90Vac~264Vac
输出电压：7V~11V
输出电流：300mA
恒流精度：≤±3%
输出功率：2W~3W
效率：≥72%
拓扑结构：隔离式PSR

[size=12.6316px]系统BOM清单

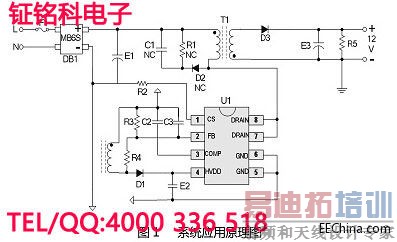

[size=12.6316px]典型电路图：

[size=12.6316px]

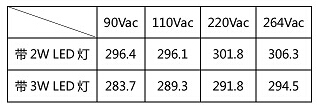

测试参数（单位mA）

[size=12.6316px]

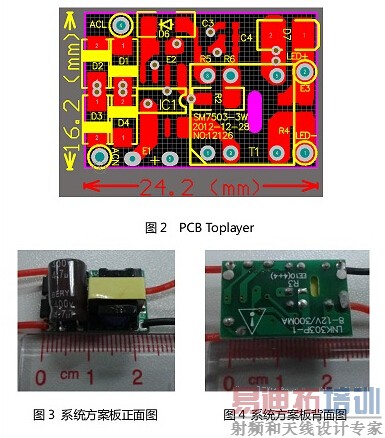

PCB及方案板实现图
