SM7505 6V500mA电源适配器芯片方案
录入：edatop.com 点击：
| 应用 | 器件 | 输入范围 | 输出电压 | 拓扑结构 |
| 适配器 | SM7505 | 100Vac~240Vac | 6V/500mA | 反激 |

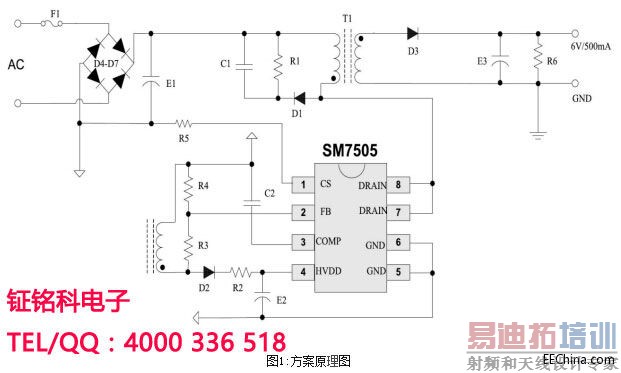

一，方案原理图

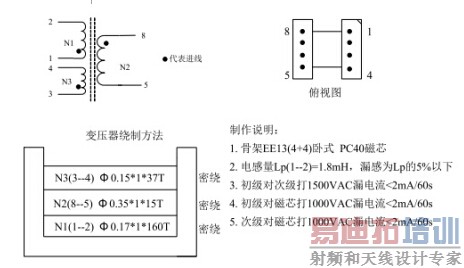

二，变压器参数
三，系统BOM清单
位号 | 材料名称 | 规格型号 | 用量(个) |
F1 | 1A/250V | 慢速插件保险丝 | 1 |
E1 | 4.7 uF/400V | 铝电解电容 | 1 |
E2 | 10uF/50V | 铝电解电容 | 1 |
E3 | 220uF/25V | 铝电解电容 | 1 |
C1 | 102 /1KV | 0805贴片电容 | 1 |
C2 | 104 | 0805贴片电容 | 1 |
R1 | 100K | 1206贴片电阻 | 1 |
R2 | 4R7 | 1206贴片电阻 | 1 |
R3 | 36K | 0805贴片电阻 | 1 |
R4 | 5.6K | 0805贴片电阻 | 1 |
R5 | 3R | 1206贴片电阻 | 1 |
R6 | 5.1K | 0805贴片电阻 | 1 |
D1、 D2 | RSIM | D0-2 1 4AC | 2 |
D3 | SS2100 | D0_2 1 4AC | 1 |
D4-D7 | M7 | D0-2 1 4AC | 4 |
U1 | SM7505 | SOP8 | 1 |
T1 | EE13 | EE13(4+4)卧式 | 1 |
