六级能效的开关电源控制IC芯片SM7205

录入:edatop.com    点击:

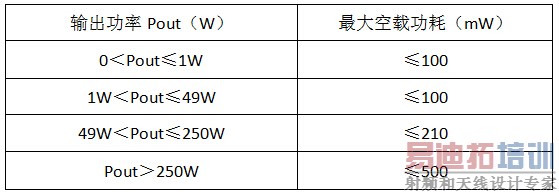

随着智能手机、便携式PAD等便携式电子设备的普及,充电器和适配器的需求越来越多。同时,随着节能环保意识的提高和新的能效标准的出台,低待机高效率的六级能效充电器和适配器受到市场的青睐。最新的六级能效关于空载部分的标准:



目前,市面上大多数的适配器、充电器和电视待机电源的空载功耗不能满足以上六级能效的要求。适应市场需求,在原有技术基础上,明微电子通过技术创新,推出了高性价比的低待机、高效率的电源管理芯片SM7205。

一、SM7205简介

SM7205是应用于小功率AC/DC开关电源的低待机功耗的原边反馈控制功率开关,采用高压730V的CDMOS工艺技术,单芯片集成功率MOSFET,在全电压输入范围内实现高精度恒压输出,待机功耗小于30mW@230Vac,无需环路补偿。系统无需光耦和TL431等元件,降低成本,并且提供了准谐振以及抖频功能,改善系统的EMI特性,同时满足六级能效。芯片内部集成了逐周期峰值电流限制,过流保护、VDD欠压保护、VDD过压保护等多种功能,提高系统的可靠性。

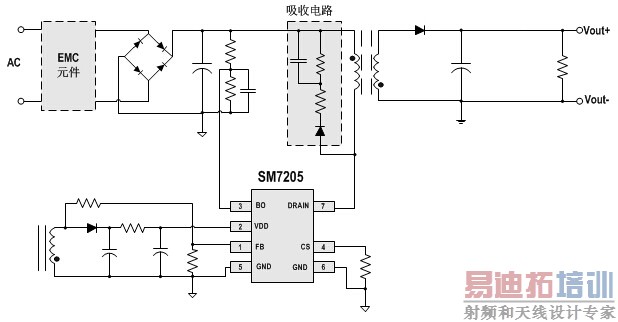

电路原理图如下:



二、5V/1A方案实例

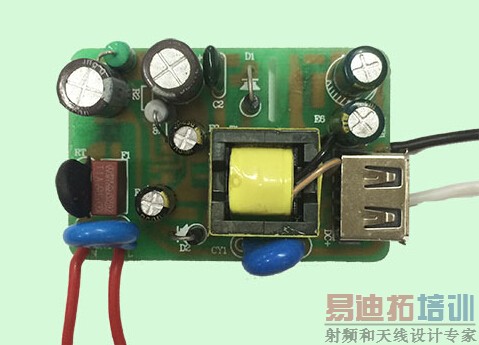

2.1 方案实物图



SM7205 5V1A方案实物图

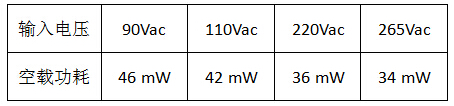

2.2 空载功耗测试数据



三、小结

SM7205内部集成了730V高压MOSFET,采用了专利的低待机能效控制技术,轻松满足六级能效的标准, 可广泛应用于六级能效标准的适配器和充电器等领域。
