钲铭科DK124 5V9V12V快充电源芯片方案
录入：edatop.com 点击：
[size=12.6316px] DK124 是一款离线式开关电源芯片，最大输出功率达到 24W。不同于 PWM 控制器和外部分立功率 MOS 组合的解决方案，DK124内部集成了 PWM 控制器、700V 功率管和初级峰值电流检测电路，并采用了可以省略辅助供电绕组的专利自供电技术，因此极大地简化了外围应用电路，减少了原件数量，电路尺寸和重量，特别适用于成本敏感的反激式开关电源。
[size=12.6316px]DK124 5V9V12V快充电源芯片方案BOM清单
序号 | 编码 | 名称 | 规格 | 用量 | 位号 | 备注 |
| 1 | PCB板 | 双面板 FR-4 41.5*40.5mm 1.2mm 1OZ 喷松香处理 | 1 | |||
| 2 | 保险管 | 波峰管 T2A250V φ3*10 | 1 | F1 | 加套管 | |
| 3 | 热缩套管 | φ3.5*20mm | 1 | 保险丝用 | ||
| 4 | 电解电容 | φ8*16mm 400V/10uF 105℃ | 1 | EC1 | ||
| 5 | 电解电容 | φ10*16mm 400V/15uF 105℃ | 1 | EC2 | ||
| 6 | 电解电容 | φ5*12mm 25V/47uF 105℃ 高频低阻 | 1 | EC3 | ||
| 7 | 电解电容 | φ8*16mm 16V/1000uF 105℃ 高频低阻 | 2 | EC4,EC5 | ||
| 8 | 贴片电容 | 1206 10nF 250V 20% | 1 | C1 | ||
| 9 | 贴片电容 | 0805 103 50V 20% | 1 | C2 | ||
| 10 | Y电容 | 102 400V 脚距7mm 20% | 1 | CY1 | ||
| 11 | 贴片电容 | 0603 104 50V 20% | 1 | C3 | ||
| 12 | 贴片电容 | 0603 220nF 50V 20% | 1 | C4 | ||
| 13 | 整流桥堆 | AB10S SOP-4 | 1 | DB1 | ||
| 14 | 高速二极管 | F7 D1206(SOD-123) | 1 | D1 | ||
| 15 | 肖特基二极管 | SR5100 DO-27 | 1 | D2 | ||
| 16 | 钲铭科IC | DK124 DIP-8 | 1 | U1 | ||
| 17 | 光电耦合器 | EL817C DIP-4 | 1 | U2 | ||
| 18 | 稳压二极管 | TL431 SOT-23 | 1 | U3 | ||
| 19 | 快充IC | CHY100 SOP-8 | 1 | U4 | ||
| 20 | 变压器 | EFD20 卧式 4Pin+4Pin | 1 | T1 | ||
| 21 | USB座 | 卧式90度 长10mm 卷边 | 1 | USB1 | ||
| 22 | 贴片电阻 | 1206 75K 5% | 1 | R1 | ||
| 23 | 贴片电阻 | 0603 510R 5% | 1 | R2 | ||
| 24 | 贴片电阻 | 0603 1.5K 5% | 1 | R3 | ||
| 25 | 贴片电阻 | 0603 4.7K 1% | 1 | R4 | ||
| 26 | 贴片电阻 | 0603 5.1K 1% | 1 | R5 | ||
| 27 | 贴片电阻 | 0603 390K 1% | 1 | R6 | ||
| 28 | 贴片电阻 | 0603 4.22K 1% | 1 | R7 | ||
| 29 | 贴片电阻 | 0603 3.16K 1% | 1 | R8 | ||
| 30 | 贴片电阻 | 0603 127K 1% | 1 | R9 | ||
| 31 | 贴片电阻 | 0603 4.53K 1% | 1 | R10 |

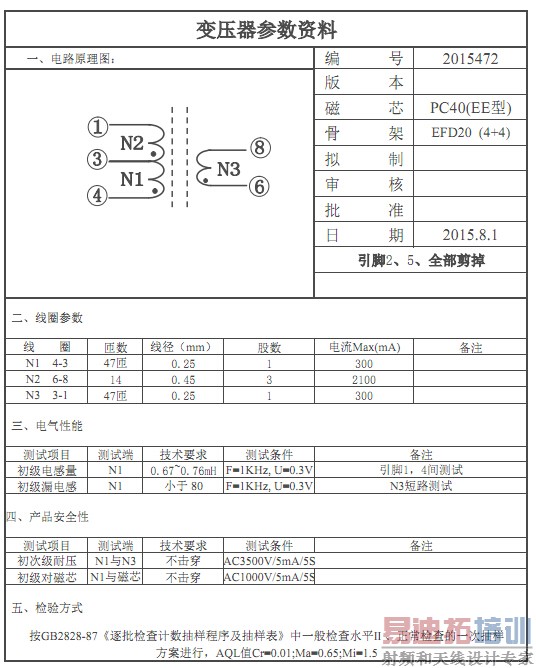

[size=12.6316px]变压器参数：
[size=12.6316px]
