MPQ2645X系列助力电动汽车人更好管理电池

录入:edatop.com    点击:
2016年度STM32全国巡回研讨会将于9月7日至23日于全国12座城市举办,ST已邀请融创芯城作为电商平台合作伙伴全程参与,欢迎小伙伴们莅临各大研讨会的融创芯城展台沟通交流。

       ----------------------------------------------------------------融创芯城-------------------------------------------------------

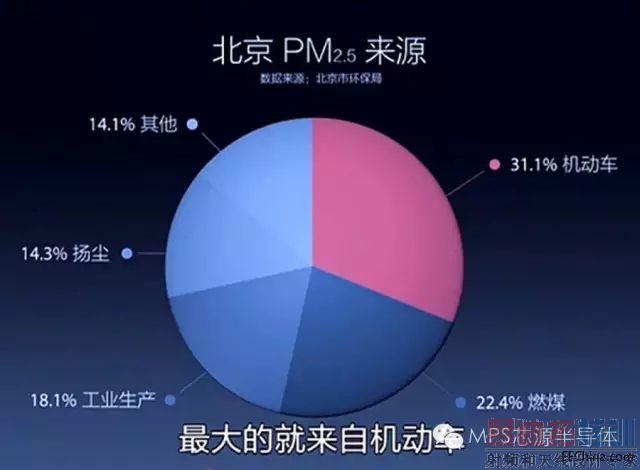

近些年来,环境污染日益严重,蓝天白云的天数屈指可数。工业污染和交通运输是两个重要污染来源。在某些地区交通运输的因素甚至占了主导。例如,根据北京环保局的数据,北京PM2.5来源主要来自机动车污染。



为了可持续发展,许多国家越来越重视新能源产业的投入,新能源汽车产业也迎来爆发式增长。

据中国工信部统计,2015年中国全年新能源汽车累计总产量37.9万量,销售33.1万辆,同比分别增长4倍和3倍




目前新能源汽车主要包括纯电动汽车和油电混合动力汽车。无论哪种类型都离不开高压电池组给车辆提供充足的动力,这些电池配置成串联结构,提供高达1000V甚至更高的电压。如果希望锂离子电池在长时间内稳定可靠的工作,就需要管理系统中的每一节电池。那么电池管理系统必须能够在高压环境下工作,执行测量和控制电池串中每一节电池的任务,并且需要抑制共模电压干扰。电池管理系统要能够准确无误的将电池组的信息传送到MPU以对其进行处理。

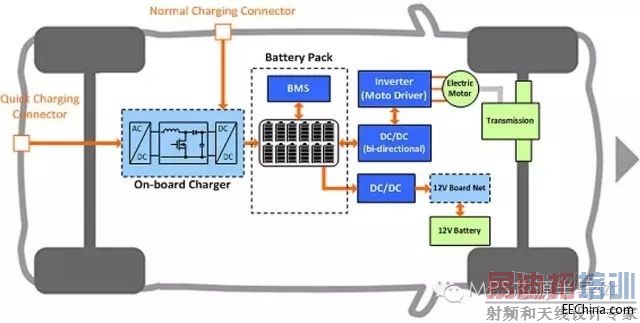

图1: 纯电动汽车结构原理图

80V 工作电压

MPS凭借独特的高压工艺研发的MPQ2645X系列不但支持80V工作电压,而且能够在1ms内以2mV的精度测量多达16节锂离子电池。

多种类型通讯方式

典型的汽车动力传动系统中的电池串常常采用模块化、分布式的设计。MPQ2645X系列为混合动力电动型汽车(HEV)、电动汽车(EV)以及其它高压、大功率电池组提供精确的电池管理。

MPQ2645X系列多节电池组监视器是MPS最新研制的电池组监视芯片,采用了超级稳定的电压基准,高压多路复用器,两个16位逐次逼近ADC和多种类型通讯接口,分别是防共模差分式串行接口BMS-LinkTM, 标准I2C和标准SPI。

通过BMS-LinkTM,多颗MPQ2645A可以以菊花链方式互连并同时工作,监视高压电池串中的所有电池;还有MPQ2645B和MPQ2645C可以支持主从式的分布式链接,多个器件并联连接主处理器,通过I2C或SPI通讯,每个器件单独寻址,对所有电池进行监视。

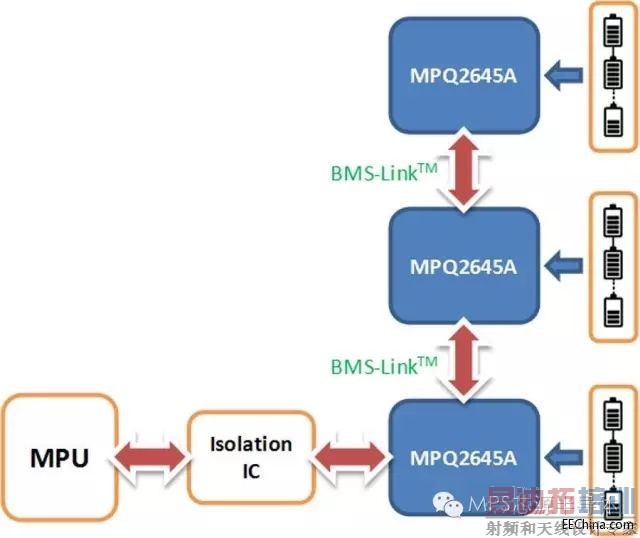

图2:MPQ2645A以菊花链结构连接

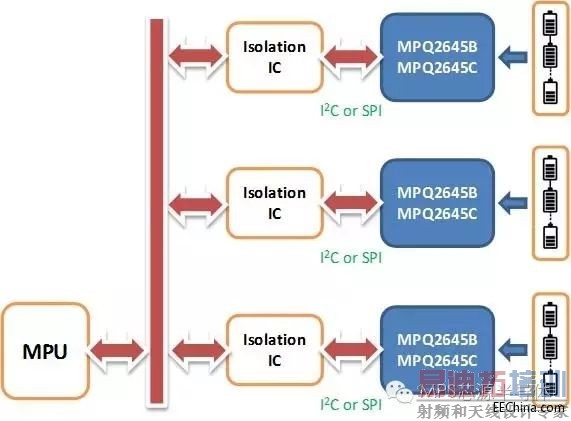

图3:MPQ2645B/C以主从式结构连接

ISO26262 和功能安全性

MPQ2645X系列是面向ISO 26262 (ASIL) 兼容系统设计的,通过逻辑测试电路、交叉通道测试、开路检测功能、看门狗定时器和串行接口数据包差错检验等自测试功能,提供了武装到牙齿的容错功能。例如电池电压测量电子电路,MPQ2645X提供广泛的内部诊断功能,以验证这类电子电路是否正常运行。

更多功能

电池监视芯片处于电池系统中最关键的位置上工作,直接连接到电池,MPQ2645X系列可以通过监视电池传感器,获得电池电流或温度等数值,并显示这些值与电池测量值之间的密切相关性。

MPQ2645X系列提供非常灵活的通用I/O,可作为数字输入、数字输出或模拟输入工作。当作为模拟输入工作时,MPQ2645X 可测量从V-(0V)至4.096V的任何电压,测量准确度与测量电池时相同(2mV测量精度)。

MPQ2645X系列有内部被动平衡FET,可给单独的电池放电。同时支持Sn三态输出以直接控制更大的大功率外部FET或者充放电模块。


总结

MPQ2645X系列是一款可测量16节电池支持高达80V工作电压的高精度电池组电压监视芯片。 它可以在1ms内测量16节电池电压,同时保证2mV测量精度,多达6个GPIO口可以测量电池温度或者外部电压,集成了内部平衡FET和电压保护器。它提供多种通讯接口和链接方式,支持多达256节大串联电池组的应用,适用于电动,混合电动车辆和电网储能系统等智能的电池管理系统。
