一、变压器的种类和功能特点

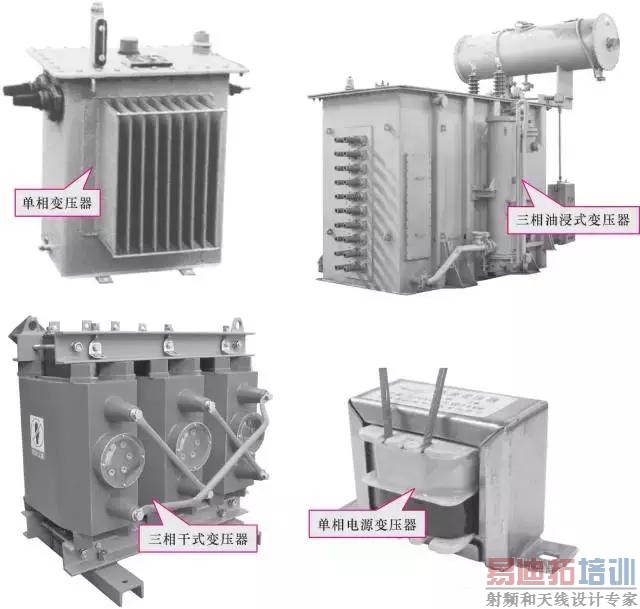

变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的主要设备，其实物外形如图1-1所示。

图1-1　变压器的实物外形

在远距离传输电力时，可使用变压器将发电站送出的电压升高，以减少在电力传输过程中的损失，以便于远距离输送电力;在用电的地方，变压器将高压降低，以供用电设备和用户使用。变压器的分类方式有很多种，根据其电源相数的不同，主要可以分为单相变压器和三相变压器。

1.单相变压器的功能特点

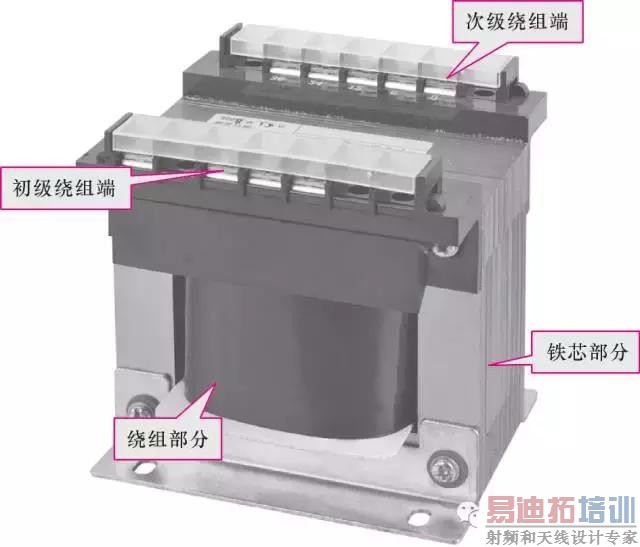

图1-2　单相变压器的结构特点

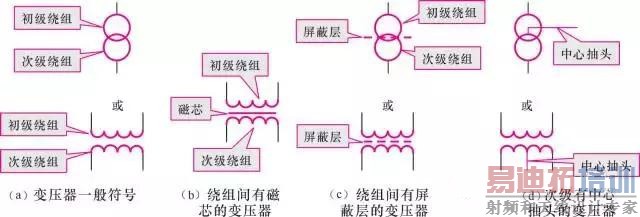

单相变压器是一种初级绕组为单相绕组的变压器。如图1-2所示，单相变压器的初级绕组和次级绕组均缠绕在铁芯上，初级绕组为交流电压输入端，次级绕组为交流电压输出端。次级绕组的输出电压与线圈的匝数成正比。

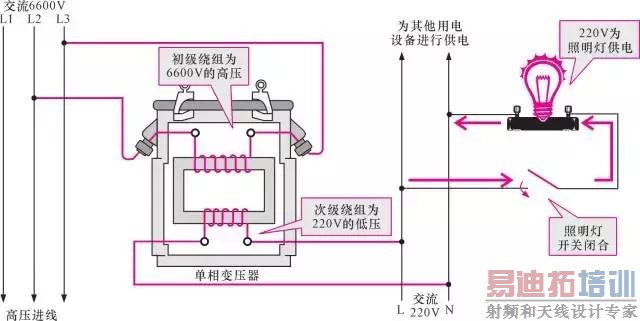

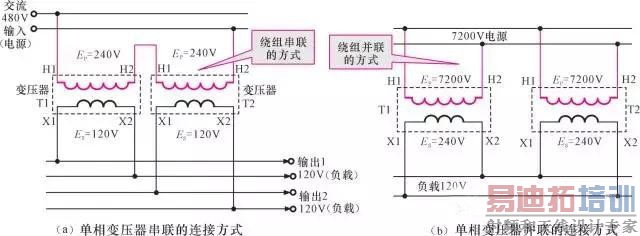

单相变压器可将高压供电变成单相低压，供各种设备使用，例如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电，如图1-3所示。单相变压器有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路(60Hz以下)中使用。

图1-3　单相变压器的功能示意图

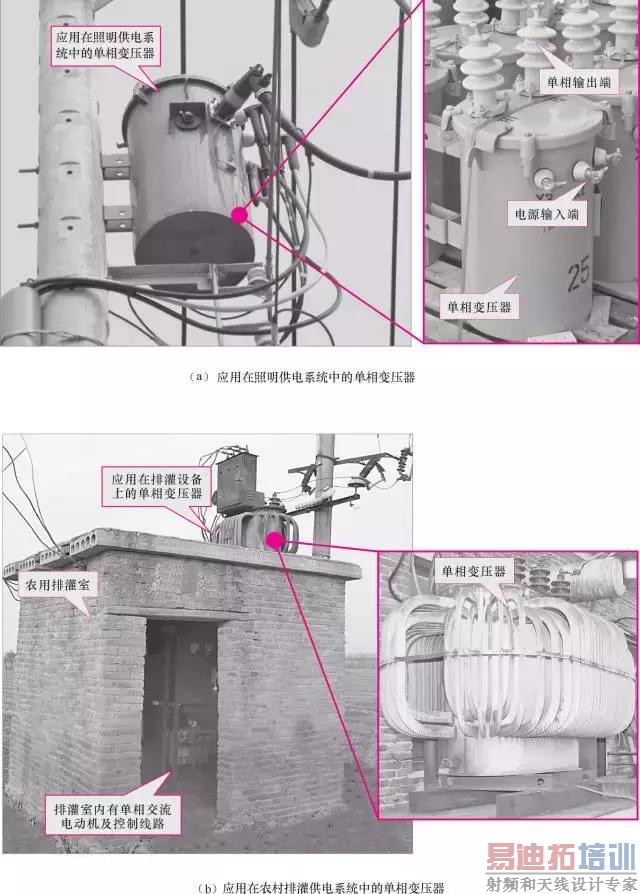

单相变压器多用于农村输配电系统中，以及一些照明或小型电动机的供电中，其应用实例如图1-4所示。此外在很多电子电气设备中，它也可作为电源变压器使用。

图1-4　单相变压器的应用实例

2.三相变压器的功能特点

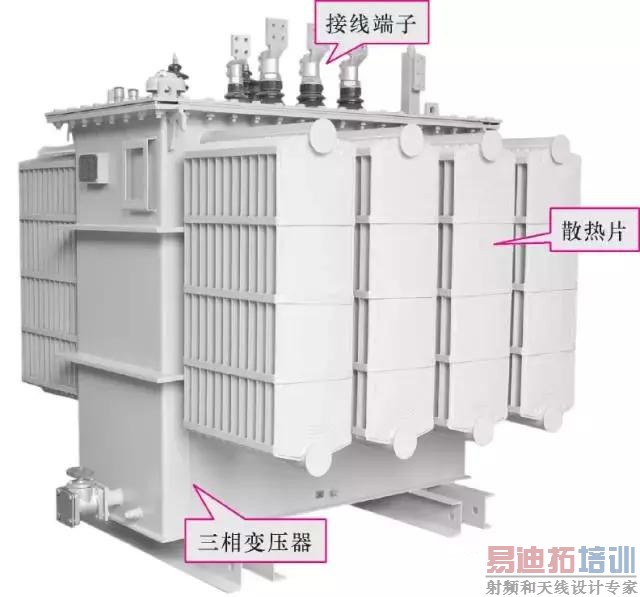

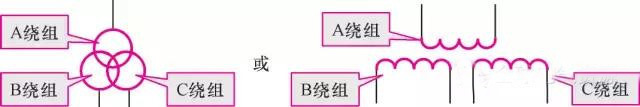

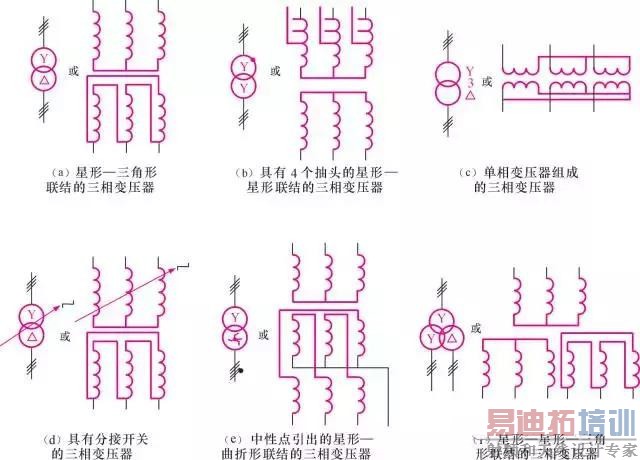

三相变压器是电力设备中应用比较多的一种变压器。三相变压器实际上是由3个相同容量的单相变压器组合而成的，初级绕组(高压线圈)为三相，次级绕组(低压线圈)也为三相，如图1-5所示。

图1-5　三相变压器的结构特点

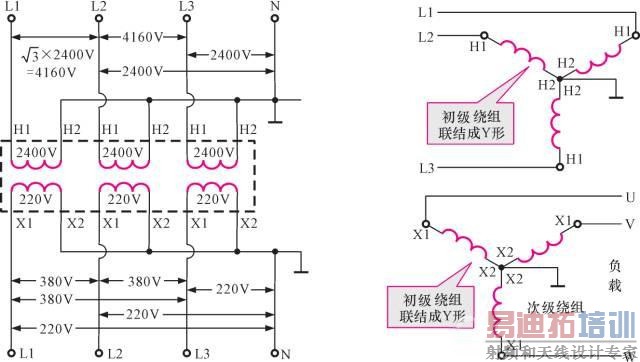

三相变压器主要用于三相供电系统中的升压或降压，比较常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源，如图1-6所示。

图1-6　三相变压器的功能示意图

三相变压器的应用范围比较广泛，例如变电站、工矿企业、建筑工地、排灌设备、邮电、纺织、铁路、学校、医院、国防、电梯等，同时也适用于一些电源电压低、波动较大的低压配电线路中。其应用实例如图1-7所示。

图1-7　三相变压器的应用实例




二、变压器的型号与技术参数

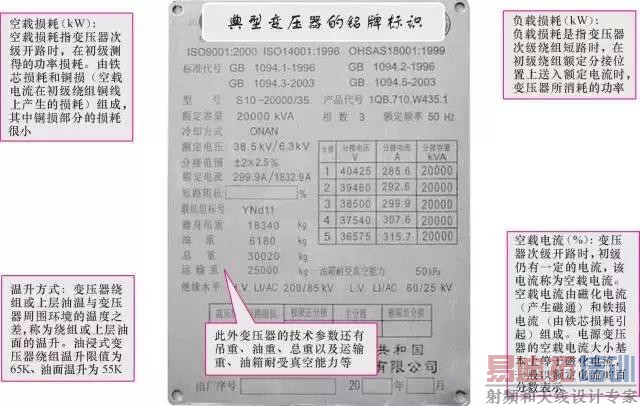

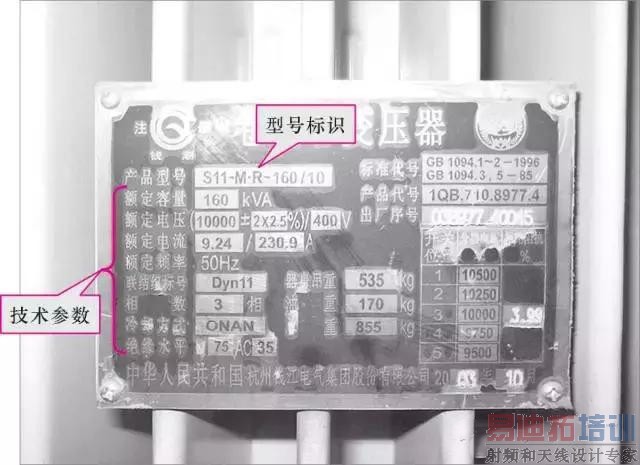

电气系统中应用最多的就是电力变压器，由于电力变压器的种类很多，其型号的标识以及参数也有所不同，因此常常将这些型号与参数标识在变压器的铭牌上，以便于在安装和检修时进行查看。图1-8所示为典型电力变压器的铭牌标识。

图1-8　典型电力变压器的铭牌标识

在变压器的铭牌上，标识有该变压器的型号以及技术参数等内容，下面分别介绍一下变压器的型号含义和技术参数。

1.变压器的型号含义

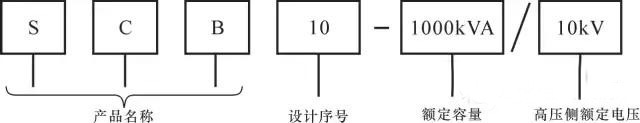

变压器的种类有很多，为了便于区别各种不同类型的变压器，通常使用字母或数字对变压器的型号命名进行标识。变压器的型号通常是由字母和数字组成的，用来表示变压器的相数、冷却方式、调压方式、绕组线芯材料、绕组连接方式等内容，如图1-9所示。

图1-9　变压器的型号命名方法

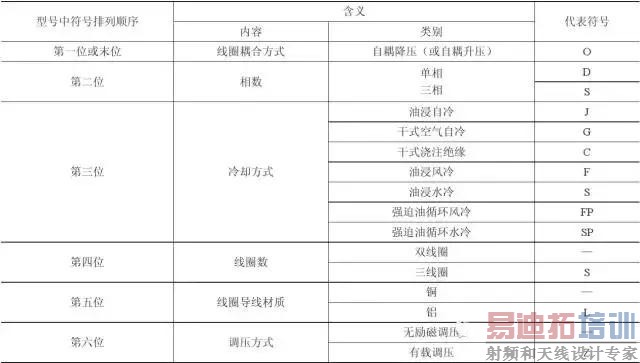

产品名称：变压器的产品名称通常用字母来表示，表示产品的线圈耦合方式、相数、冷却方式、线圈数、线圈导线材质、调压方式以及特殊用途等内容，见表1-1所列。

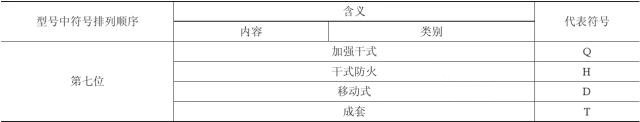

表1-1 变压器的产品名称含义

续表

设计序号：也称技术序号，用数字表示，表示同类产品中的不同品种，以区分产品的外形尺寸和性能指标等，有时会被省略。

额定容量：变压器的额定容量用“kVA”来表示，可以读作“千伏安”。变压器使用kVA作单位，原因是在负载没有确定的情况下，是不能得到有功功率(符号P，单位kW)和无功功率(符号Q，单位kvar)的大小的，只能使用kVA为单位表示功率，例如1kVA的变压器的输出功率约为1kW。

高压侧额定电压：变压器的高压侧额定电压即为初级绕组输入端输入的额定电压值，一般用字母“kV”表示，例如10kV表示变压器初级绕组可输入10kV的电压。

2.变压器的主要技术参数

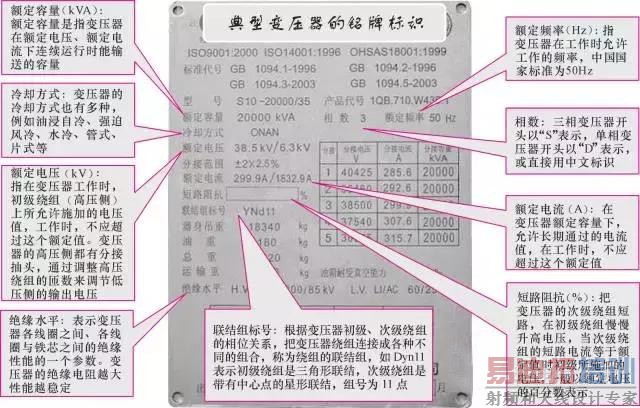

变压器的主要技术参数一般都标注在变压器的铭牌上，一般包括额定容量、额定电压、额定电流、冷却方式、额定频率、绝缘电阻、绕组联结组、相数、阻抗电压等，如图1-10所示。
