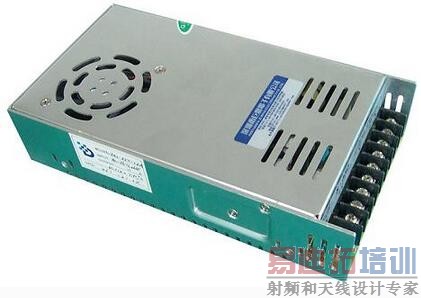

开关电源基本组成介绍

开关电源控制电路、检测电路、辅助电源四大部份组成。

　　1、主电路冲击电流限幅：限制接通电源瞬间输入侧的冲击电流。

　　输入滤波器：其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。

　　整流与滤波：将电网交流电源直接整流为较平滑的直流电。

　　逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。

　　输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

　　开关电源基本组成介绍

　　2、控制电路一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。

　　3、检测电路提供保护电路中正在运行中各种参数和各种仪表数据。

　　4、辅助电源实现电源的软件（远程）启动，为保护电路和控制电路（PWM等芯片）工作供电。
