低待机功耗电源方案选择

　　欧盟EUP环保指令你知道吗 你知道此指令对静态能耗有什么要求吗 我们产品上需要怎样应对呢 下面给你解决此问题的电源供电方案。
　　2009年1月6日，欧盟电子类产品待/关机模式之EuP能耗指令执行措施已正式生效，其生态化设计要求与去年7月经欧盟生态化设计管理委员会批准的工作草案相同。厂商需在2010年1月6日前达到第一阶段的要求，2013年1月6日达到第二阶段要求。
　　


　　图1 Eup图标
　　我们来了解一下EuP能耗指令第二阶段的具体要求，
　　1、产品在关机或待机模式下，产品功耗需小于0.5 W
　　2、 具有再次启动或显示再次启动指示之产品需小于0.5W
　　3、具有信息或现状显示，结合再次启动或显示再次启动指示之产品需小于1W
　　我们应对此类要求，在产品设计上应该怎样考虑 应该选用什么方案
　　一、采用隔离电源模块供电：
　　此设计方案也是大部分工业场合设计时所采用的方案。采用隔离模块需要考虑模块的静态功耗、隔离电压等参数。同时需要考虑电源的认证情况，采用模块电源可以快速实现产品功能，在提升产品品质及一致性上也有较大帮助。
　　


　　图2 过CE认证模块电源
　　转换效率高达78%
　　低待机功耗0.1W
　　输入电压：85~265VAC(120~370VDC)
　　可持续短路，自恢复
　　通过EN60950认证
　　二、采用非隔离电源芯片供电：
　　非隔离应用在哪些地方有应用呢 小家电或则一些不能隔离的电机控制板上，都可以采用非隔离高压Buck电路实现。此电路只针对不需要隔离应用，而且输出功率不大的场合。此方案相对电源模块成本低、电路简单，但是由于不隔离的应用，在安全性方面会比隔离电源模块差很多。
　　

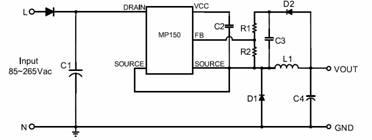

　　图3 非隔离AC-DC应用电路
　　从上图可以看出，此此芯片内部包含一个高压MOS管，外部仅需一个电感、一个二极管、两个电容即可实现高电压的降压功能。同时此电路也能实现低待机功耗要求,在标称电压220VAC输入时静态功耗可以控制在0.15W以下。
