3V与5V混合系统中逻辑器接口问题

录入:edatop.com    点击:
  简介:本文介绍了在电路设计中3V与5V混合系统中逻辑器接口问题以及解决方法。
  在电路设计当中,往往会遇到电压匹配问题,因为电路中往往不只只有一个电平信号,大部分包括3.3V,5V或者12V,但是有时候需要用到3.3V和5V的通信或者对联,这其中就存在一个电平匹配的问题,当然可以用一种很简单的方法,就是用244芯片来解决,但是有没有更简单易行的方法呢
  我在设计的过程中,也经常遇到这种问题,下面我们就通过三极管的开关作用来实现电路中多电平的共用。

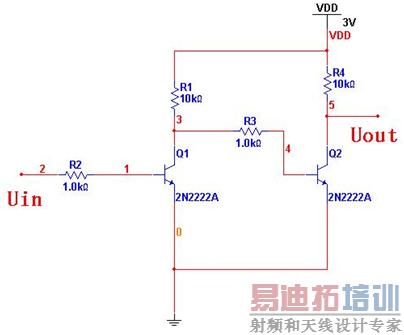

  下面是原理图:



  我们来首先分析一下这个电路的原理。
  原理其实很简单,两个三极管和4个电阻就组成了3V到5V的电平转换功能。
  5V信号从Uin输入,当Uin为高电平的时候,Q1导通,此时节电3的电压被拉底,Q2就截止,Uout输出3V,这就是实现了5V输入,3V输出的效果;当Uin为低电平的时候,Q1处于截止状态,节电3的为3V,此时Q2导通,Uout输出低电平。刚好和输入的状态相吻合,但是幅度变为3V。

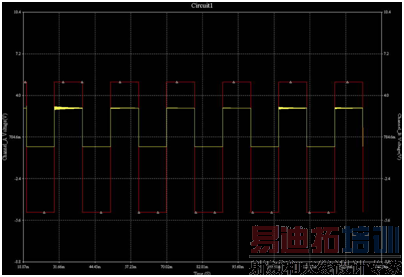

  再看看波形图:



  以上是对5V转3V的,其实3V转5V的道理是一样的,只需要把给三极管偏置电压的VCC换成5V的,输入3V的话,输出就是5V的了!
  另外,R3一般情况下可以直接短接,因为经过了R1的限流。
  如果文章中有什么不对的地方,恳请斧正,我们的目的是交流促进学习!
