单双色恒流ICN2595与恒压74HC595对比报告

录入:edatop.com    点击:
  几年前,单双色LED显示屏采用恒流驱动芯片,后来为了降低成本,74HC595成为主流。但是74HC595在性能等方面表现不尽如人意。如今,随着恒流芯片在LED全彩领域的大量使用,成本逐步下降,甚至方案成本已低于74HC595。所以,单双色LED显示屏重新使用恒流已成为大势所趋。
  本文就LED显示专用驱动芯片ICN2595与通用芯片74HC595,在性能、价格、电流和高低温测试等方面进行了对比,供广大工程师朋友参考。
  性能对比
  1、ICN2595特性和功能
  a. 16通道等电流输出,输出通道电流可调
  b. 具有极佳的抗干扰能力和低灰度效果
  c. 一颗ICN2595代替2颗74HC595
  d. 数据传输频率:fMAX=35MHz
  e. 集成防LED灯珠反向击穿稳压钳位电路
  f. ESD HBM>8KV
  2、74HC595特性和功能
  a. 采用CMOS工艺
  b. 高速移位时钟频率fMAX=25MHz
  c. 串行输出,可用于多个级联
  d. ESD HBM>4KV
  价格对比

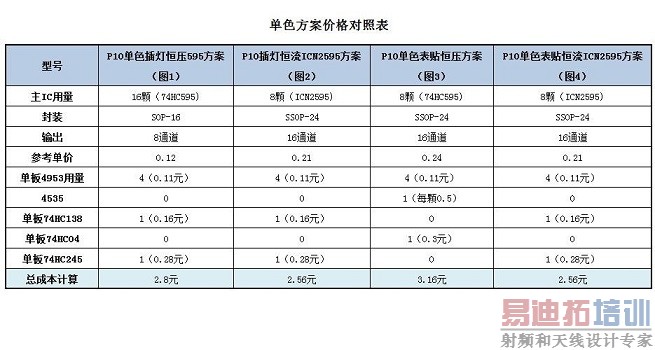

  价格情况,如以下单色方案价格对照表所示。

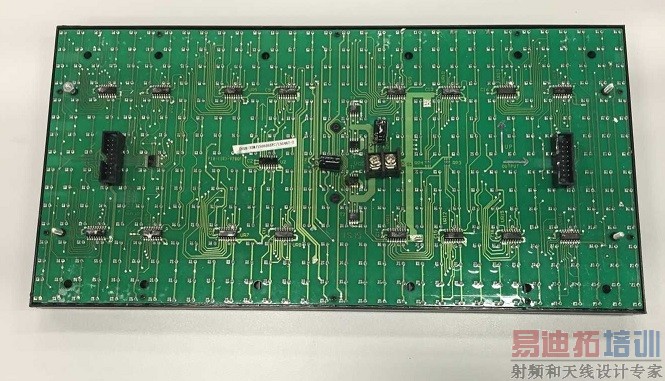

  图1 传统74HC595显示板

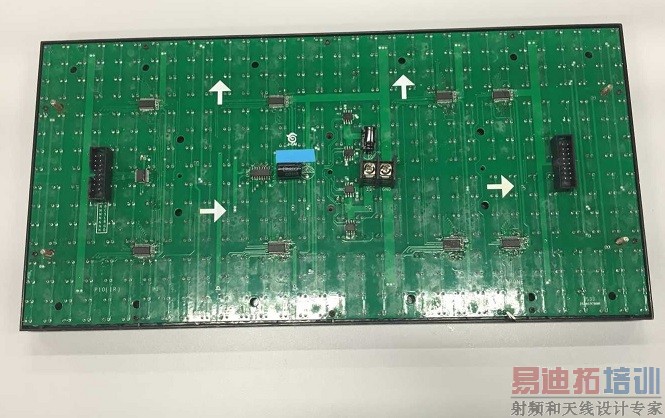

  图2 集创ICN2595显示板
  电压/电流对比测试
  5V电压下,对74HC595和ICN2595的通道电流进行测试,如下图所示。

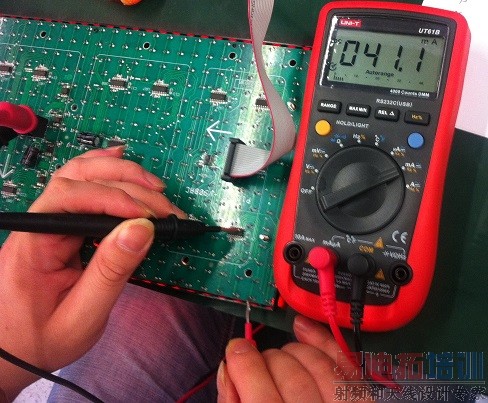

  图3 5V电压供电测试74HC595通道电流

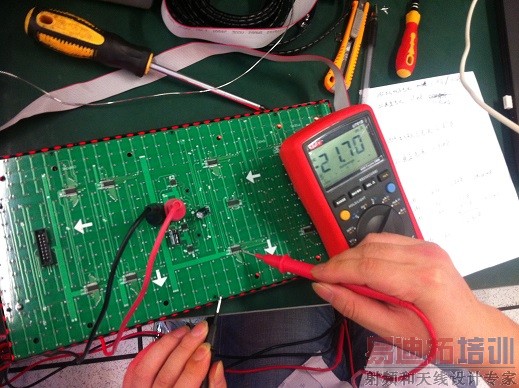

  图4 5V电压供电测试ICN2595通道电流
  48小时全亮高低温交换测试
  对ICN2595进行全亮高温和低温交换测试,48小时能正常工作,没有出现工作不良的现象。

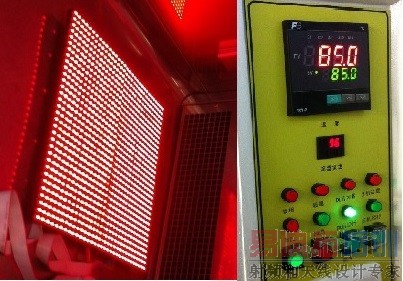

  图5 高温85℃,ICN2595显示为正常工作状态



  图6 低温 -42.5℃,ICN2595正常工作
  ICN2595与74HC595对比结果
  1、ICN2595单色PCB结构简洁,可以减少235个钻孔,生产PCB成本更低。
  2、ICN2595电流恒定输出,可以保护灯珠,性能更稳定。
  3、亮度误差可配调节白平衡电阻,避免工厂因产生尾数而不能出货。
  4、ICN2595生产及维护简化,具有更好的显示效果,寿命更长。
  5、ICN2595整板功耗低(5V供电电压),贴680欧电阻,ICN2595通道输出电流为21.82mA,74HC595通道输出电流为33.72mA,无法调节。ICN2595整板功耗是15W,74HC595带板功耗是22.5W。
  6、ICN2595与74HC595的数据信号都是低有效,异步卡可以不用改设置,装在一个屏上同时使用。
  7、ICN2595全亮高温和低温交换测试,48小时能正常工作,没有出现工作不良的现象。
  8、ICN2595带载100张板测试没有出现闪点的不良现象。
  9、ICN2595与74HC595可以混用。
