上拉电阻取值问题的探讨

　　漏极开路上拉电阻取值为何不能很大或很小
　　

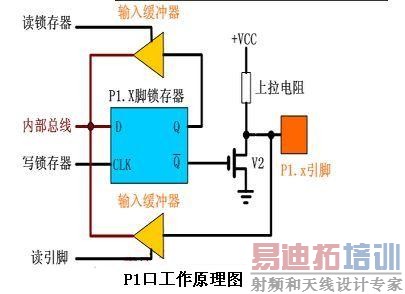

　　如果上拉电阻值过小，Vcc灌入端口的电流(Ic)将较大，这样会导致MOS管V2(三极管)不完全导通(Ib*β
　　，有饱和状态变成放大状态，这样端口输出的低电平值增大(i2c协议规定，端口输出低电平的最高允许值为0.4v)。
　　如果上拉电阻过大，加上线上的总线电容，由于RC影响，会带来上升时间的增大(下降延是芯片内的晶体管，是有源驱动，速度较快;上升延是无源的外接电阻，速度慢)，而且上拉电阻过大，即引起输出阻抗的增大，当输出阻抗和负载的阻抗可以比拟的时，则输出的高电平会分压而减少。
　　I2C的上拉电阻可以是1.5K，2.2K，4.7K， 电阻的大小对时序有一定影响，对信号的上升时间和下降时间也有影响，一般接1.5K或2.2K。
　　(实验：接入200K上拉电阻，结果观察到信号上升时间增大，方波变成三角波)
　　I2C上拉电阻确定有一个计算公式：
　　Rmin={Vdd(min)-o.4V}/3mA
　　Rmax=(T/0.874) *c, T=1us 100KHz, T=0.3us 400KHz
　　C是Bus capacitanceRp最大值由总线最大容限(Cbmax)决定,Rp最小值由Vio与上拉驱动电流(最大取3mA)决定;于是 Rpmin=5V/3mA≈1.7K(@Vio=5V)或者2.8V/3mA≈1K(@Vio=2.8V)。
　　Rpmax的取值：100Kbps总线的负载最大容限


　　RP不宜过小，一般不低于1KΩ
　　一般IO 端口的驱动能力在2mA～4mA量级。如果RP阻值过小，VDD灌入端口的电流将较大，这样会导致MOS管不完全导通，有饱和状态变成放大状态，这样端口输出的低电平值增大(I2C协议规定，端口输出低电平的最高允许值为0.4V);如果灌入端口的电流过大，还可能损坏端口。故通常上拉电阻应选取不低于1KΩ的电阻(当VDD=3V时，灌入电流不超过3mA)。
　　RP不宜过大，一般不高于10KΩ
　　由于端口输出高电平是通过RP实现的，线上电平从低到高变化时，电源通过RP对线上负载电容CL充电，这需要一定的时间，即上升时间。端口信号的上升时间可近似用充电时间常数RPCL乘积表示。
　　信号线负载电容(对地)由多方面组成，包括器件引脚、PCB信号线、连接器等。如果信号线上挂有多个器件，负载电容也会增大。比如总线规定，对于的400kbps速率应用，信号上升时间应小于300ns;假设线上CL为20PF，可计算出对应的RP值为15KΩ。
　　如果RC充电时间常数过大，将使得信号上升沿变化缓慢，达不到数据传输的要求。因此一般应用中选取的都是几KΩ量级的上拉电阻，比如都选取4K7的电阻。小阻值的RP电阻增大了端口Sink电流，故在可能的情况下，RP取值应稍大一点，以减少耗电。另外，通产情况下，SDA,SCL两条线上的上拉电阻取值是一致的，并上拉到同一电源上。
　　PCB布局布线与抗干扰设计
　　I2C信号线属于低速控制线，在手机PCB设计时，按通常的控制IO对待即可，无需做特别的保护设计，一般不用担心受到噪声源干扰。
　　但在一些特定的情况下，比如折叠、滑盖机型中，I2C的两根信号线需要通过转轴或滑轨处的FPC，此时由于信号路径比较长，距离天线比较近，而且Opendrain的输出级对地阻抗大，对干扰比较敏感，因此比较容易受到RF信号源的干扰。在这种情况下，就应适当注意对I2C信号线的保护。比如I2C两条信号线(SDA,SCL)等长度地平行走线，两边加地线进行保护，避免临近层出现高速信号线等。
　　上拉电阻应安置在OD输出端附近。当I2C总线上主从器件(Master &
　　Slave)两端均为OD输出时，电阻放置在信号路径的中间位置。当主设备端是软件模拟时序，而从设备是OD输出时，应将电阻安置在靠近从设备的位置。
　　I2C协议还定义了串联在SDA、SCL线上电阻Rs。该电阻的作用是，有效抑制总线上的干扰脉冲进入从设备，提高可靠性。这个电阻的选择一般在100～200ohm左右。当然,这个电阻并不是必须的，在恶劣噪声环境中，可以选用。
　　


　　比如常用的FM
　　接收模块或者Capsense触摸感应功能块，都是通过I2C接口控制的。I2C接口信号从处理器出发，经过PCB上的信号路径，进入上述电路单元。I2C信号线上载有一定干扰，这种干扰虽然幅度并不很大，但还是会影响敏感的FM接收模块或Capsense触摸感应功能块。此时，可以通过在靠近FM模块或触摸感应模块的I2C信号线上串接Rs电阻，即可有效降低干扰的影响。此外，上拉电阻端的电源也要进行退耦处理。
　　软件模拟I2C时序
　　由于一般的I2C应用速率并不高(400kbps)，使用处理器的IO口模拟I2C波形,完全可以胜任(处理器一般担任Master，占有I2C通信的控制权，无需担心随机的I2C通信服务中断其他任务的执行)。
　　处理器分配给I2C任务的IO口，要求可以输出高低电平，还能配置为输入端口。处理器根据总线规范以及从设备的时序要求，利用2条IO信号线，模拟I2C接口时序波形，进行I2C通信。

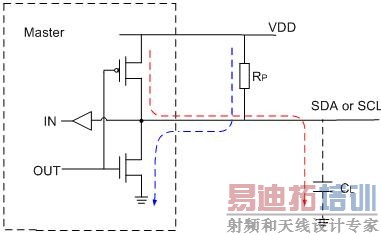

　　处理器发送数据时，通过IO口输出高电平，上升时间基本与外部上来电阻阻值无关，且比用外部上拉电阻上拉到高电平快很多。处理器在接受数据时，即便上拉电阻阻值选的大一些，从设备输出数据的波形上升沿缓慢，但由于处理器使用软件采样的而非硬件采样，因此，对数据传输的结果并不影响。也就是说，使用IO口模拟I2C时序时，上拉电阻阻值可以适当选的大一些。
　　需要指出的是，使用软件模拟最多只能完成单Master的应用，对于多Master应用，由于需要进行总线控制权的仲裁管理，使用软件模拟的方法很难完成。
　　I2C总线空闲的时候，两条信号线应该维持高电平。否则，上拉电阻上会有耗电。特别是在上电过程中，IO线上电平也应保持在高电平状态。也就是说：当Master的I2C使用的是IO软件模拟时，一定要保证该两个IO上电默认均为输入(或高阻)或者输出高电平，切不可默认为输出低电平。IO默认为输入时，可以通过外部上拉电阻将I2C信号线拉至高电平。
　　


　　I2C应用中上拉电阻电源问题

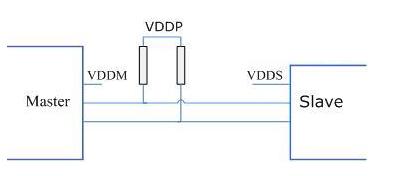

　　在部中分应用中，还存在主从设备以及上拉电阻电源不一致的情况，比如Camera模组。在很多设计方案中，Camera模组不工作时，并不是进入PowerDown模式，而是直接关闭模组供电VDDS。此时，处理器与模组相互连接的所有信号线都应该进入高阻态，否则就会有电流漏入模组;而对于此时的I2C控制信号线来说，由于上拉电阻的存在，必须关断上拉电阻电源VDDP。如果上拉电阻使用的是系统电源VDDM(VDDP=VDDM)，无法关闭，就会有漏电流进入模组;因此这种情况下，应该使用VDDS作为上拉电阻电源(VDDP=VDDS)，这样上拉电阻电源与Slave电源即可同时关闭,切断了漏电路径。
　　另外需要注意的是，在上述应用实例中选择的IO，应该选取上电默认为输入(或高阻)才行。
