这是怎么回事啊?

录入:edatop.com    点击:

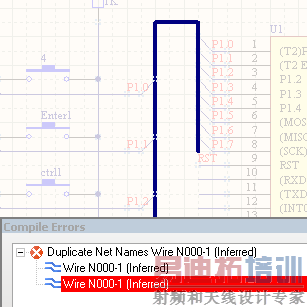

画了电路图要检查时就有这样的错误,为什么呀?怎么解决呢?
小弟初学PCB,望各师兄师姐多帮帮忙,不胜感激。

图上的信息是什么意思啊?
图上的错误信息是什么意思啊?

看看是不是这么回事
U1和总线没有连上,也就是总线入口没有连到总线上,要出现总线左边那样才算是连上了,

这个估计是总线没用好的错误。
用普通的网络标号就可以了。不必用总线。

3楼师兄,我改过来了还是有问题,麻烦你再看一下。

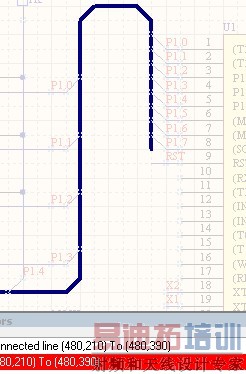

(500,200)和(500,390)两个点我用红圈圈表示出来了。

4楼师兄,什么意思呀?
能否具体一点呢?小弟初学,望帮助。

hehe
你要给总线也要定义网络标号P[1.0..1.7],你在总线上放一个这样的网标看看

总线拐弯时不能走直角

放了网络标号的
图上是放了网络标号的

不走直线也不行呢?
为什么也不行呢?

总线直角没有关系的,可能是netP1.4,没有那个放法的

你的总线是完整的,还是两跟接上的?

aa
总线并并无电器特性,直接用net标号连接即可

lelee007:我的总线是一根完整的
