一直没解决的问题,请详细讲解一下

录入:edatop.com    点击:
请问,如图的转弯那个地方,接电阻这边线宽是30mil上面小的是20mil
现在看起来2030那地方一下子就变小了,有什么办法让这个地方渐渐的变小?
http://images22.51.com/6000/tf_digital/235c6fbab6f9df2bf131629fe8909c26.jpg

相关链接:http://images22.51.com/6000/tf_digital/235c6fbab6f9df2bf131629fe8909c26.jpg

补充一下,我用的是 protel DXP

加泪滴

回3楼,加泪滴好象只能加在焊盘上面吧
泪滴能加到转弯的铜皮上面吗?

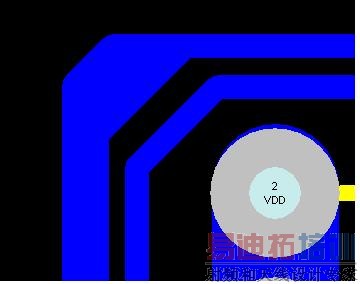

(1)20mil是由2个10mil组成的。(2)覆通完成

回5楼
你好象没抓到重点,我不是问怎么布20mil宽的线
我问的是如何在30mil过度成20mil的时候怎么样才能渐渐的变小?

弱问:

弱问:
刚刚多拍了下enter,抱歉
30mil-20mil不是会产生反射吗?为什么还要变呢?都用20mil的不可以吗?

用 弧线自己画就行了:)
呵呵

泪滴
先在节点处加个焊盘,把泪滴设置改成30mil方向也设一下
加上泪滴后栓掉焊盘

我知道的你的意思 我就是这样做出来的。

相关链接:
down/pcb/pcb-297-2008415105623346.jpg

可以:30-27-24-20

谢 1112楼的兄弟
谢谢啦。
