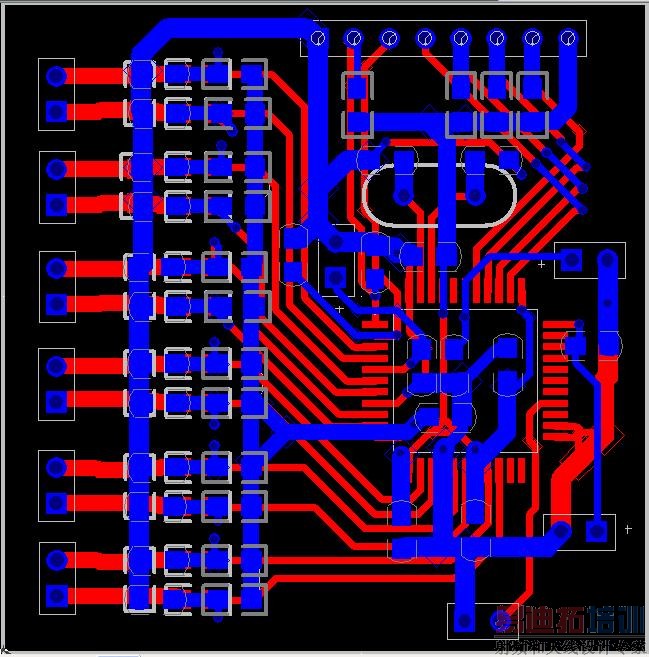

新手画图，多指教

再来

整体看还不错
说具体点，是什么板子？

测电压的有效值
芯片是ATT7022

应该没问题
估计因该是个ADC什么的，输入走的挺顺，应该没啥问题，加油！

不会分层显示，各位将就看吧
喜欢大石头

和
惭愧啊，呵呵

一点小建议
电源、地线走法有问题。地线不要从贴片焊盘上走，否则一个焊盘坏掉了，整个板子地线就废了，最好地线围绕板子走一圈，然后接地的器件接到地线上，过孔不要靠近焊盘，贴片焊盘与线接触最好是垂直接触。还有一些细节的不合适，最好找周围的高手给你看，经验多了，自然板子画的就好了。

我是新手，问个很弱智的问题
大家不要BS我啊，想问一下楼主怎么上传图片，我截图还是太大了，远超过34KB，楼主是用什么格式上传的啊？----

晶振下面，最好全是蓝线
地线采用大面积铺铜的方法！兄弟有前途！

楼主画的很漂亮啊

.
chk1223图片格式是JPG的

re
towait_boat
多谢您的指点让我收益匪浅。
toskylinee
多谢多谢

新手来看板，呵呵
新手来看板，呵呵，楼主画的不错嘛，我什么时候能画出这样的板子呢！

to 2_1_I_C
谢谢啊，但是是怎么生成JPG的呢？protel有这样的功能吗？
