菜鸟画的垃圾板-2

录入:edatop.com    点击:
发过菜鸟画的垃圾板1,接受了大家的批评.现在再来接受大家批评评!,欢迎指出错误
全图

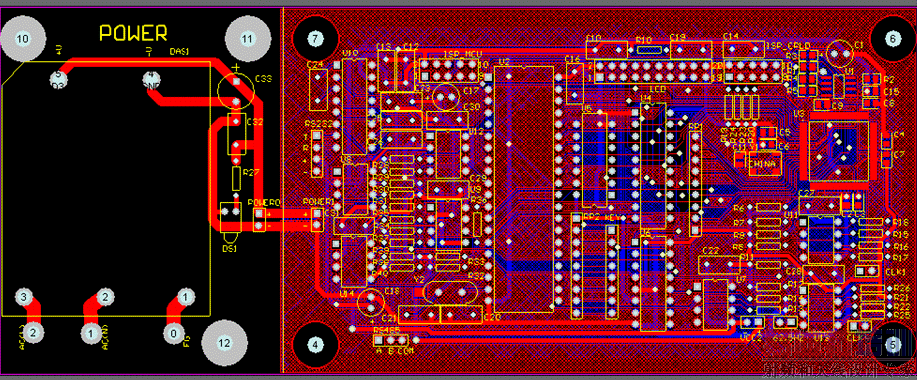

顶层

顶层_

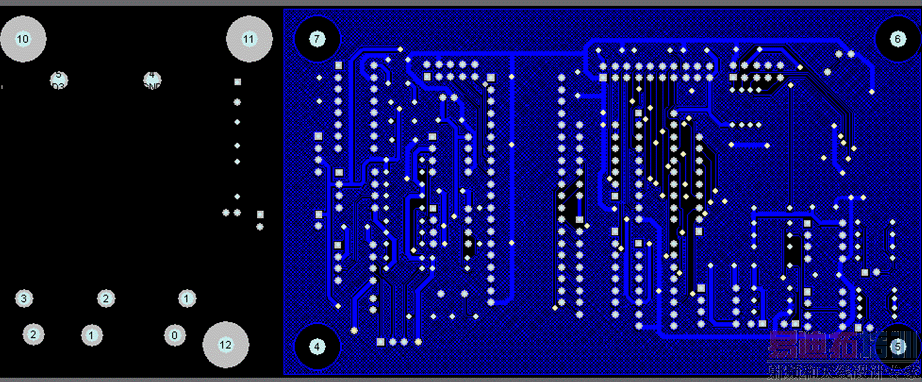

底层

铺铜

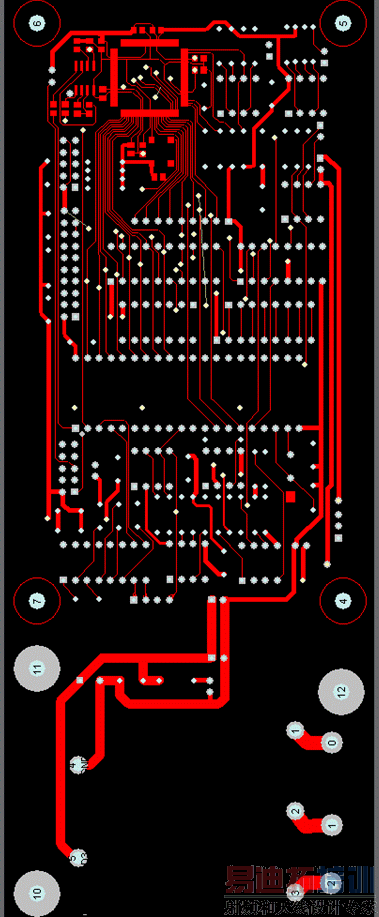

顶层

底层

唉.又没有人看

我在看呢,还可以的。

你那个是51的驱动板把

画得好呀

谢谢!
肯定有还有很多问题!
因为电磁兼容还没有怎么去考虑!

不错

很好拉
数据线。地址线一清二楚,而且模拟部分与数字部分分开,避免了干扰,
提一个小意见:铺铜使用时要谨慎,在避免干扰的时候会产生一些麻烦,尤其在高频板时,有些时候加些填 涓好

qciqci能帮解释一下吗???
qciqci,本人刚入PCB江湖,对于楼主的PCB图你说”数据线,地址线一清二楚;而且模拟部分与数字部分分开,请问该怎么看啊,我实在不太懂,请高手多多指教啊,都怪大学的时光浪费的太多了啊....


1还是有些多画蛇添足之味,大IC下面那条地线,走线,还多加几个孔,你以为钻孔不要钱啊?
2\U3与U2相距太远,可以适当再考虑布局,进行优化。
3\地线应作处理。

回答:liangyuf
这个并不是说能教会的东西啊,只是弄得多了,自然而然的就看出来罢了:}多看看,多练练就会了,qciqci·163.com常联系吧
