在线等待，大家帮我看一下问题

我用的是PROTEL99SE

试一下,
看一下下面的文件,试一下

不行啊，老大，有没有其他办法，各位帮帮忙

把图贴上来看一下
详细看一下图片

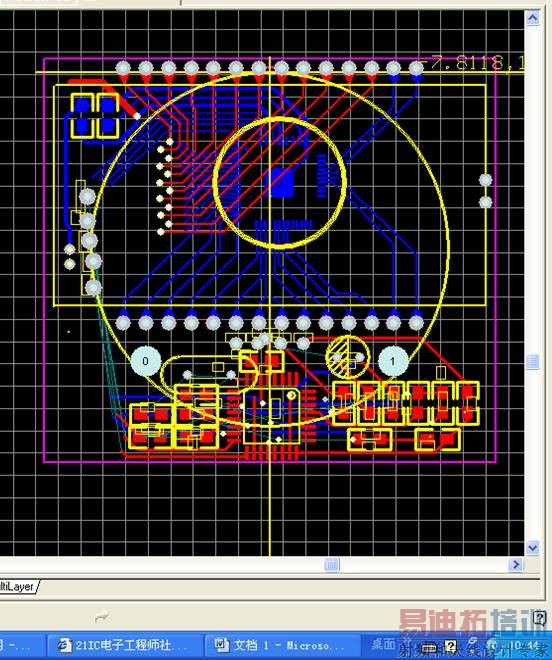

图

不知道为什么很多线连不过去，
现在老板又催，快急死人了，我是刚毕业的，所以很多不懂，请大家多指教

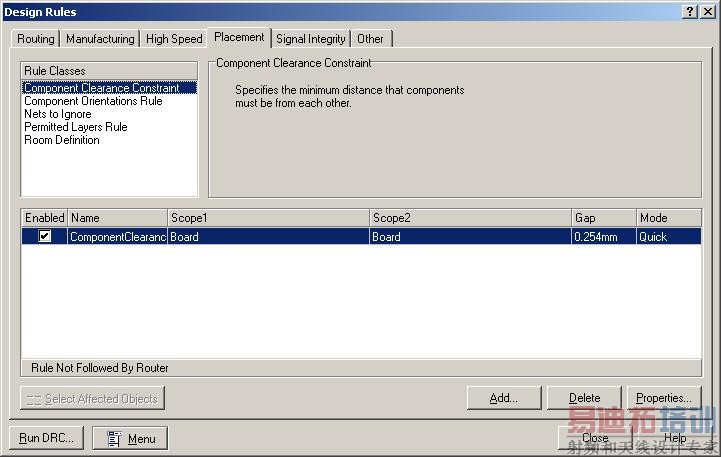

你把安全间距设小一点.
把3楼说的那个对话框中的那个勾去掉,那样应该可以的.

帮我看一下原理图的网络标号是不是有问题
同一个电源、地怎么都连不上？

你的连线是不是用的电气线呢??

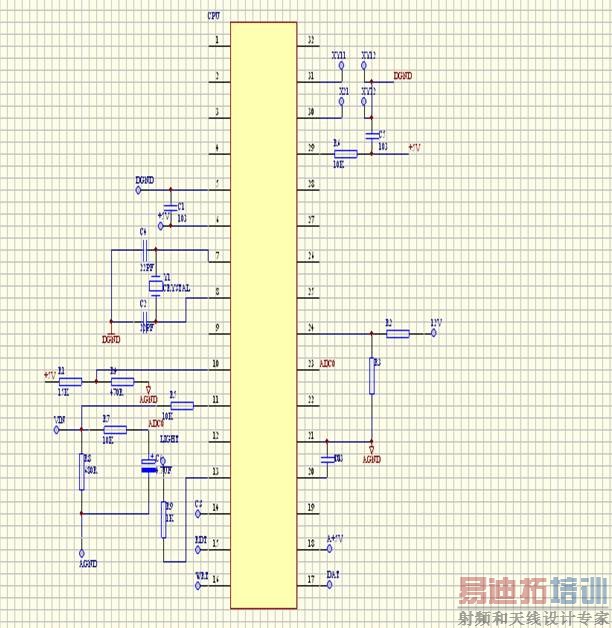

原理图
1、我看你原理图上有的不是网络标号：（DGND怎么一个是兰色，一个是红色的？）；
2、网络标号一定要放在电气连线上：（电阻上的+5v好像就没有电气连线）
3、PCB图看不清
4、如果可以把图发到lyqun8002@126.com我看看！

楼上的仁兄，我已经把图发到你的邮箱
兰色的是我自己做的元件，当焊盘用的，你帮我看看，谢谢你的帮助

原理图
原理图不全呀！而且你走不通的线上没有网络标号，不同的网络当然不能连接在一起了，你应该先做好原理图后再在pcb图中装入网络表，而起你做的焊盘应该做成元件，便于检查错误；如果你非要这样做，应该在需要连接的两个线上添加上相同的网络，不过这样在运行检查规则时会报错！

非常感谢楼上的大力帮助，我明白了！谢谢你的耐心指导！
也感谢帮助过我的朋友！谢谢
